三相三相异步电机的拆卸流程详细说明

三相三相异步电机的拆卸流程

一、三相三相异步电机的拆卸规定

对电动机开展按时维护保养、维护保养和维修时，先必须将其拆卸。

假如拆卸方式 不善，便会导致一部分构件毁坏，引起新的常见故障。

因而，恰当拆卸电动机是保证检修品质的前提条件。

在学习培训维修电机时，应优先选择学好恰当的拆卸技术性。

二、三相三相异步电机的拆装流程

1、拆装前的提前准备

(a)断开开关电源，拆卸电动机与电源连接线，并搞好与电源插头相对性应的标识，以防修复时弄错零线火线，并把电源插头的线结做绝缘层解决。
(b)齐备拆装专用工具，尤其是拉具、套筒规格等常用工具。
(c)了解被拆电动机的结构特点及拆卸要点。
(d)精确测量并纪录连轴器或皮带盘与轴台间的间距。
(e)标识电源插头在接线端子中的零线火线、电动机的出轴方位及变压器接地线在电动机轴上的出入口方位。

2、拆装流程

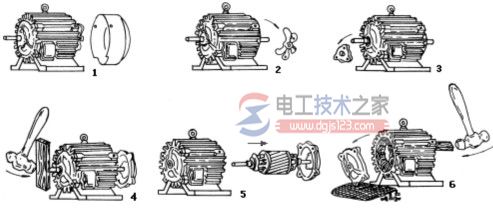

依靠图1-1-1所显示，看来下拆装流程：
(a)卸皮带盘或连轴器，拆电动机尾端散热风扇罩。
(b)卸掉精准定位键或镙丝，并拆下来散热风扇。
(c)旋下前后左右轴承端盖拧紧螺丝，并拆下来前滚动轴承后盖板。


图1-1-1电动机拆装流程
(d)用木工板垫在传动轴前面，将电机转子连着后轴承端盖一起用锤头从止嘴中打出。
(e)抽出来电机转子。
(f)将建筑木方伸入电机定子铁芯抵住前面盖，再用锤头敲打建筑木方卸掉前面盖，终拆装前后左右滚动轴承及滚动轴承内盖。

3、关键构件的拆装方式

(a)皮带盘（或连轴器）的拆装:先在皮带盘（或连轴器）的轴伸端（联轴端）搞好规格标识，随后旋松皮带盘上的固定不动镙丝或敲去定位销，给皮带盘（或连轴器）的内螺纹和传动轴相接处添加汽油，稍等片刻渗入后，使生锈的一部分松脱，再用拉具将皮带盘（或连轴器）迟缓拉出，如图所示1-1-2所显示。若拉不出，能用气炉急火在皮带盘两侧联轴器四周加温，加温时要用石绵或湿抹布把轴包裹，并向轴上持续泼冷水，以防使其陪同外衣澎涨，危害皮带盘的拖出。

留意：加温溫度不可以过高，時间不可以太长，防止形变。

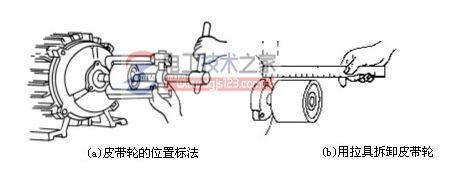

(a)皮带盘的部位标法  (b)用拉具拆装皮带盘
图1-1-2 拆装皮带盘
(b)滚动轴承的拆装:滚动轴承的拆装可采用下列三种方式 。
用拉具开展拆装  拆装时拉具钩爪一定要紧抓滚动轴承内孔，以防毁坏滚动轴承，如图所示1-1-3所显示。

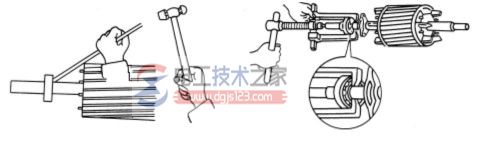

图1-1-3 用拉具拆装滚动轴承   图1-1-4敲击拆装滚动轴承
用铜棒拆装  将铜棒指向滚动轴承内孔，用锤子敲打铜棒，如图所示1-1-4所显示。用此方式 时要留意轮着敲击滚动轴承内孔的相对性两边，不能敲击一边，用劲也不必过猛，直至把滚动轴承敲
出截止。

在拆装轴承端盖内螺纹滚动轴承时，可选用如图所示1-1-5 所显示的方式 ，将轴承端盖槽口朝向上稳定置放，在滚动轴承外侧的下边垫上木工板，但不可以抵住滚动轴承，随后用一根直徑略低于滚动轴承边侧的铜棒或别的金属软管抵着滚动轴承外侧，从上向下用锤子敲打，使滚动轴承从下边滑脱。


图1-1-5 拆装轴承端盖内螺纹滚动轴承
不锈钢板夹到拆装  用二块厚不锈钢板夹到滚动轴承内孔，不锈钢板的两边用靠谱支撑柱搭起，使电机转子悬在空中，

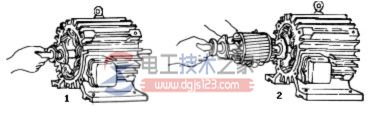

如图所示1-1-6所显示，随后在轴上内孔垫上厚木工板并且用锤子敲打，使滚动轴承滑脱。图1-1-6  不锈钢板架住拆装滚动轴承 (c) 抽出来电机转子:在抽出来电机转子以前，应在电机转子下边磁密和绕阻端部垫上硬纸，以防抽出来电机转子时磕伤铁芯和绕阻。针对小型电机的电机转子可立即拿手取下，一手握紧传动轴，把电机转子拉出一些，接着另一手托着电机转子铁芯逐渐往移位，如图所示1-1-7所显示。

图1-1-7中小型转子的拆装

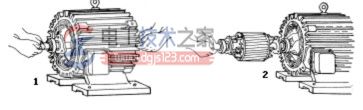

在拆装很大的电动机时，可两个人一起实际操作，每个人抬住传动轴的一端，慢慢地把电机转子往移位，若铁芯较长，有一端不太好负荷率时，可在轴上套一节金属软管，作为假轴，便捷负荷率。
如图所示1-1-8所显示。

对大中型的电动机必不可少用起重机械吊出。如图所示 1-1-9所显示。
单相电三相异步电机的拆装

因为单相电三相异步电机构造较三相三相异步电机简易，且重量较轻、体型小，一般只需会拆装三相电机的，便会拆装直流电机。仅有带运行电源开关的直流电机在拆装时，相对性要繁杂一些，因而在拆装时，留意不必撞坏运行电源开关。

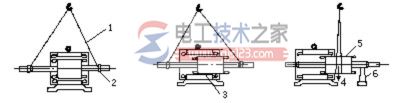

图1-1-8 中小型转子的拆装

1—镀锌钢丝绳；2—垫片（硬纸板或纱头）；3电机转子铁芯可闲置在电机定子铁芯上，但切忌遇到绕阻；
4—重心点；5—绳索不必吊在铁芯风管里；6—支撑架；
图1-1-9用起重机械吊出电机转子
