WJR旁路型基本配线(在线型软启动器的工作原理)

发布时间:2021-03-06 20:00
2504次

(1)主电路接线图

WJR旁路型主电路的接线如图2-2-3所示。

(2)主电路端子接线

有两种方式布置主电路端子,如图2-2-4所示。图2-2-4(a)显示22?110kW的端子布置方法,图2-2-4(b)显示132?315kW的布置方法。

(3)安全预防措施

(1)在对电源线和地线进行接线时,请选择线径规格并根据电气工程法规的标准进行接线,以确保安全。


图2-2-3 WJR旁路型主电路接线图

(2)晶闸管的出口端(与电动机连接的一侧)不应有补偿电容器。


(a)


(b)

图2-2-4 WJR旁路型主电路端子布局

(a)22?110kW主回路端子接线图,(b)132?315kW主回路端子接线图

(3)接地线越短越好。

(4)请勿将交流电源连接到输出端子U,V,W。

(5)检查WJR软起动器时,有必要将主电源和控制电源分开。

(4)控制电路端子

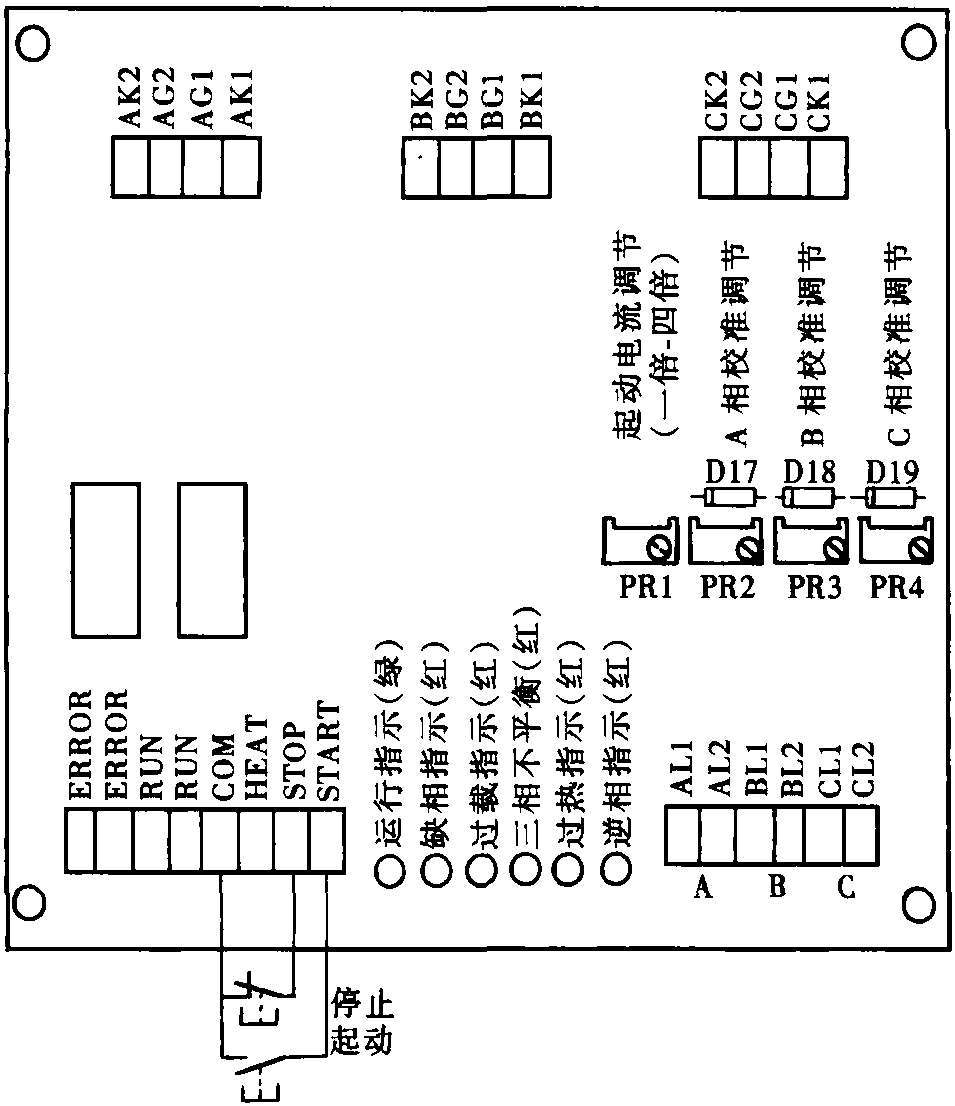

控制面板的端子布置如图2-2-5所示。


图2-2-5控制面板端子布局

错误-发生错误时终端断开连接,运行-启动完成后终端关闭,START,COM-启动按钮(打开),STOP,COM-停止按钮(关闭)
