三相电机改单相电容如何选择,三相电机加电容事实图

发布时间:2021-03-07 20:00
2098次

单相电动机

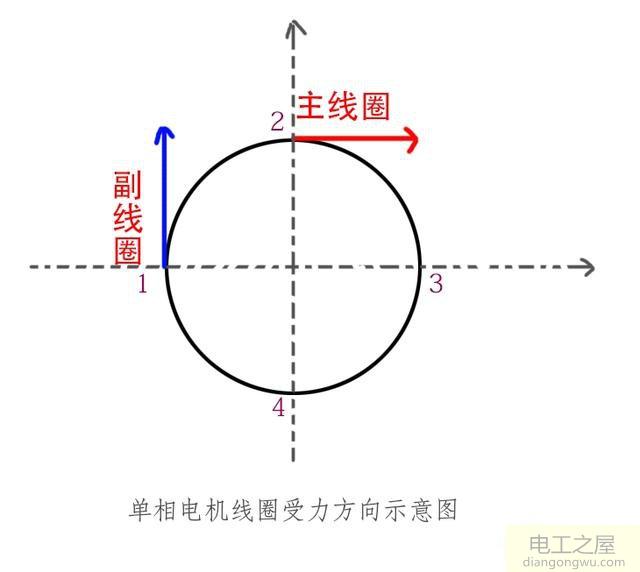

单相电动机具有两个线圈,即主线圈和辅助线圈。当单相正弦电流流过主线圈时,主线圈会产生一个交流脉动磁场,其强度随正弦电流的变化而随时间变化,但其方向始终为1-3。

如果未从另一个线圈施加力,则电动机在90度后将不会旋转。要旋转他,您需要施加一个垂直于辅助线圈(启动线圈)提供的主线圈方向的力。

为什么单相电机用电容而三相电机不需要电容

为了使辅助线圈提供垂直于主线圈方向的力,它必须向辅助线圈传递不同的相电流。当同相电流流动时,力产生的方向也相同。但是,如果您只有单相电怎么办?

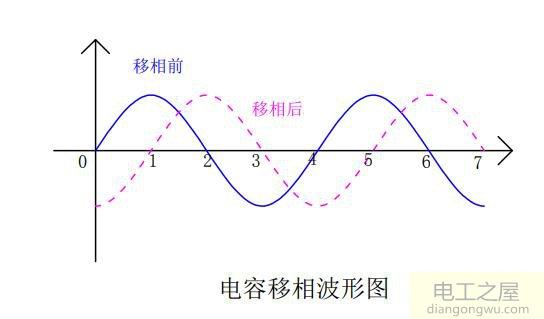

在这种情况下,使用电容器相移。简而言之,您可以通过在需要相移的电路中串联一个电容器来改变电流相位。单相交流电相移后,波形图如下。

为什么单相电机用电容而三相电机不需要电容

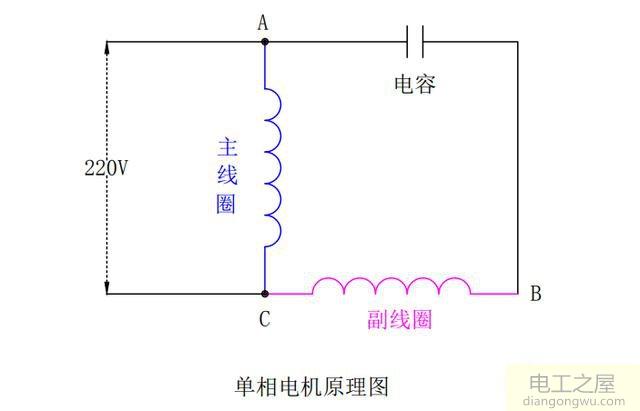

最后,电动机接线图如下。首先,正弦交流电在A点进入,其中一些为主线圈供电,而另一些通过电容器相移。由于两相电的相位是连续的,因此线圈产生的磁场力也将是连续的。这样,您可以先推一下主线圈,然后再推辅助线圈,最后旋转它。

为什么单相电机用电容而三相电机不需要电容

要使电动机反转,只需将上图中连接到点A的电源线更改为点B,连接到点C的电源线将不会移动。

这是因为更换前的主线圈使用相位为0的正弦交流电,而次级线圈在相移之后使用正弦交流电。将电源线更改为B点后,次级线圈使用具有零相位的正弦交流电,而主线圈在相移之后使用正弦交流电。当两个线圈的电流相位改变时,由它们产生的磁场力的方向和旋转也会改变。

三相电动机

三相电动机使用三相交流电源,并且由于三相交流电源,相位差为120°。当定子绕组连接到三相交流电时,在定子中会产生旋转磁场。当旋转磁场切断转子绕组时,转子绕组产生感应电流,并且感应电流在旋转磁场中的电磁力的作用下旋转。

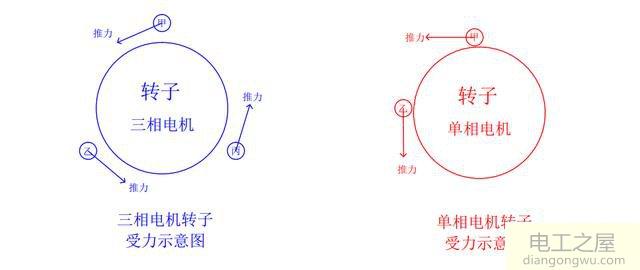

三相电动机使用三相电源,并且相位差为120度。我们可以简单地理解到,三相电动机等效于三个人以三个不同的角度站立以推动转子。单相电动机使用单相电源和电容器,并且初级线圈和次级线圈之间的相位差为90度。我们可以简单地理解,单相电动机就像两个人以两个不同的角度站立以推动转子。

因此,相同功率的三相电动机具有比单相电动机更高的转矩(旋转功率)。

为什么单相电机用电容而三相电机不需要电容

通常,如果您具有三相电源,请使用三相电动机。这是因为相同功率的三相电动机尺寸小,重量轻,噪声低,价格便宜且价格昂贵。在扭矩上要比单相电机高。
