单相交流电动机:的驱动绕组（也称为主绕组）和启动绕组（也称为次级绕组）有两种情况。用途是一样的。另一个是运行绕组有几匝，线径较粗，起动绕组有很多匝，线径较细。

显然，在前一种情况下，两个绕组并不将初级绕组和次级绕组分开。一个可以用作驱动绕组，另一个可以用作启动绕组。后一种情况可以通过测量直流电阻来区分。价值。直流电阻越小，则越成为驱动绕组，直流电阻越大，则越成为启动绕组。在实际操作中，单相交流电动机的接线如图8-20所示。首先，使用万用表的“ R×1”和“ R×10”齿轮随机测量O，A，O，B，A，B之间的电阻值。其中，电阻的组值为AB端，另一端为公共端O。然后分别测量从公共端O到其他两个端点的电阻值。电阻值越小，绕组工作的越多，电阻值越大，电阻值就越大。开始绕线。

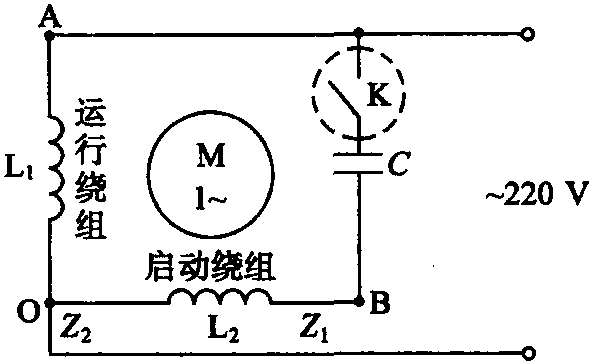

（a）电容器启动类型

（b）分相开始类型

图8-20单相交流电动机接线
