单相电动机通常不需要常规的变频器来调节其速度。如果要使用它，可以将逆变器的三个输出端子（U，V，W）与单相220V输入和三相输出连接到任一端，以输出单相变频电源。隔离变频器中单相电动机电容器的有害影响（同时对变频器的高频载波具有一定的滤波效果），并通过在输出端子上连接一个具有足够电感的电感来保护它们。电机电容器。电路如图4-22所示。该电路仅适用于低功率单相电容器操作和阴影极电动机，不适用于带有离心开关的单相电动机。

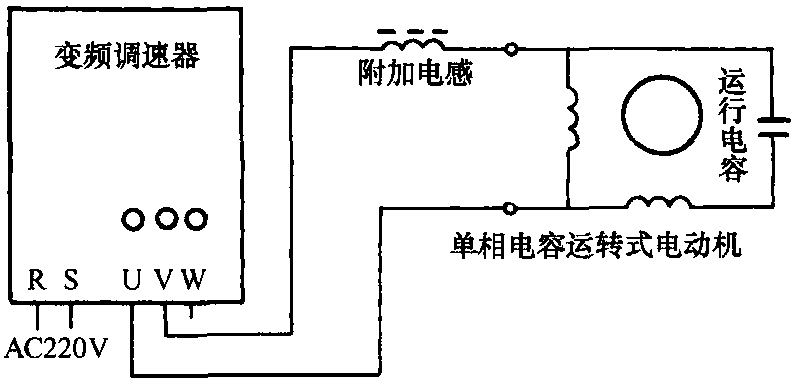

图4-22单相电动机的通用变频器速度控制电路

使用此方法时要小心，并将变频器的输出电压与单相电动机的输入电压相匹配。变频器必须具有足够的容量（比电动机的使用功率大三倍）。串联电感必须具有足够的电感和电流，并且电感的磁性材料必须与逆变器的载波频率匹配。
