电动机正反转自锁电路图(电动机自锁(连续正转)控制电路原理)

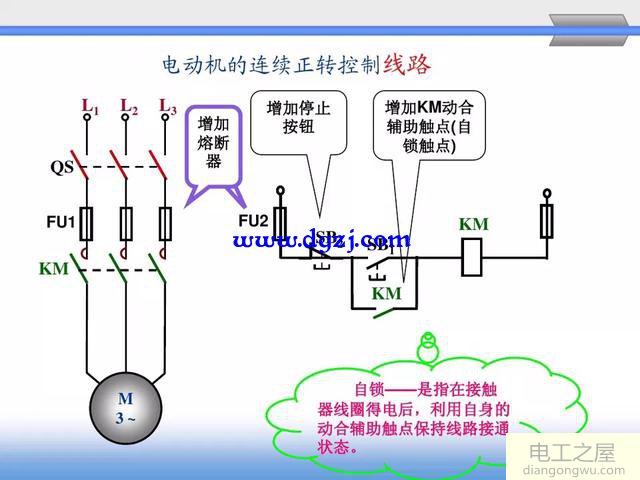

例如，分析电动机自锁（连续正向旋转）控制电路的原理

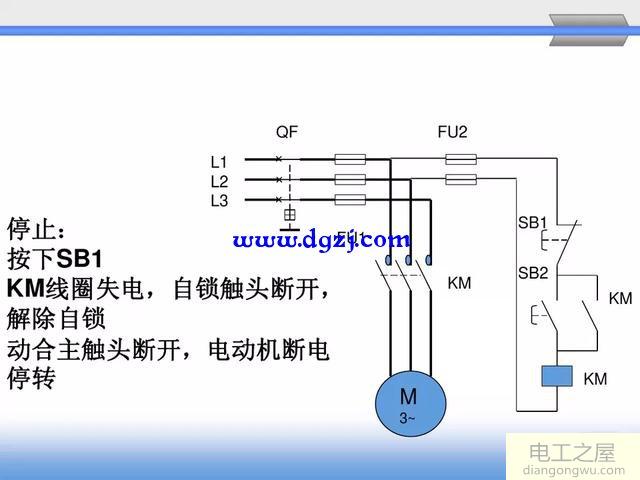

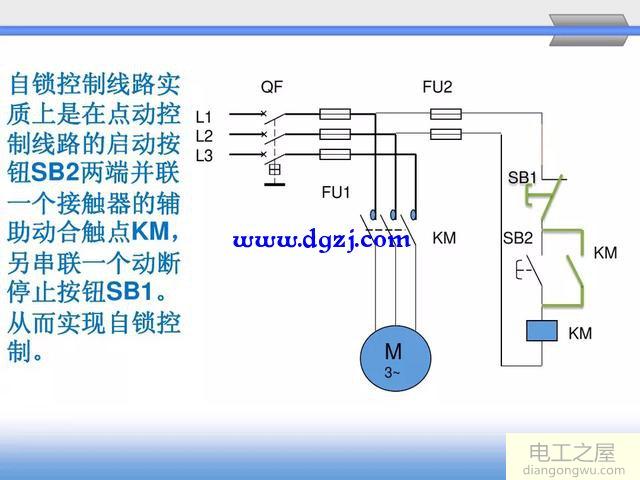

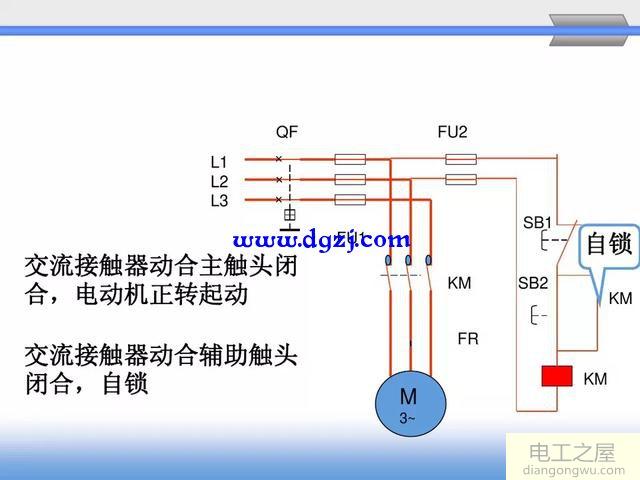

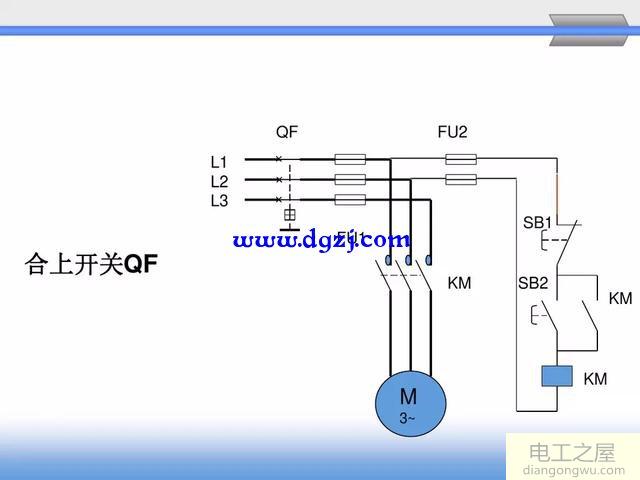

首先，介绍电动机自锁电路的原理和控制过程。

其次，这就是为什么在实际应用中始终关闭线圈电源的原因。

电路组件：电源，保险，热继电器（未在此示意图中显示），SB1，SB2，KM线圈，KM自锁点。

1，机械故障或上述组件故障。

示例：交流接触器的弹簧被卡住或操作不良，因此您误认为线圈未通电。自锁触点生锈，接触不良等

判断方法：在万用表的电阻文件或蜂鸣器文件中一一测量组件。

解决方案：更换电路部件。

2.电源是否稳定，电压是否正常。

判断方法：将万用表切换至电压范围，将其并联或直接连接至交流接触器线圈，并观察电压是否正常。当然，也可以直接测量控制电路电源两端的电压是否稳定和正常。

解决方案：更换电源或解决电源问题。

3，电气接线错误。

常见电路故障：

（1）交流接触器的自锁点接触不良，生锈或氧化。

（2）电路的接线似乎松动且断开，但未断开，并且似乎已连接但未连接。

（3）由于接线端子的螺钉端子压在电线护套上，因此接线看起来很牢固，但这是由于虚假连接而导致的常见的电路故障。

（4）如果有热继电器，请检查热继电器的保护电流，以查看电流是否太小。万用表通过测量热继电器的常闭触点和常开触点来确定热继电器是好是坏。

电动机自锁控制电路是每个电工必须掌握的电气驱动电路的基本结构。当然，不管电路是否复杂，解决方案都是显而易见的。
