直流电机基本工作原理,简述交流电动机工作原理

发布时间:2021-03-15 09:28
2740次

直流电动机的工作原理的简要说明

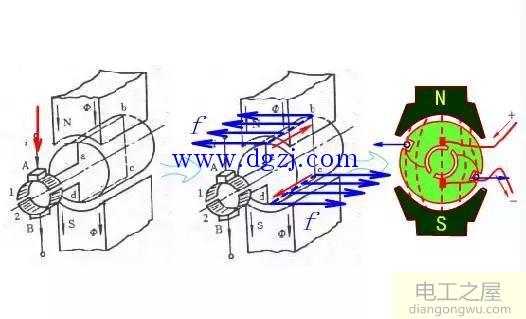

简述直流电动机的工作原理图解

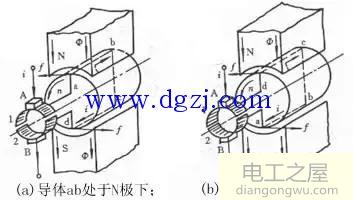

直流电动机示意图

对于上一页所示的直流电动机,如上图(a)所示,如果拆下原动机并将直流电提供给两个电刷,则直流电流从电刷A流出,并且根据从刷B流出的电磁力定律,线圈abcd旋转。因此,承载电流的导体ab和cd受到电磁力的作用,方向可以通过左手定则确定。导体产生扭矩,使转子逆时针旋转。当转子旋转到上图(b)所示的位置时,电刷A与换向器片2接触,电刷B与换向器片1接触。直流电流从电刷A汲取。线圈的流动方向为dcba,并且从电刷B流出。

这时,导电导体ab和cd的电磁力方向可以通过左手法则确定,并且它们产生的扭矩仍然使转子逆时针旋转。这就是直流电动机的工作方式。外部电源为直流电,但由于电刷和换向器片的作用,流经线圈的电流为交流电,并且所产生的转矩方向不变。

实际直流电动机的转子绕组不是由单个线圈组成,而是由多个线圈连接以减少电动机电磁转矩的波动。发电机。如下图所示:

简述直流电动机的工作原理图解

总结了直流电动机的工作原理,如下所示。

通过电刷将直流电源连接到电枢绕组,以使电流流过电枢导体。

电机内部有磁场。

电流流经的转子(例如电枢)导体受到f f=Blia的电磁力(左法则)。

所有导体产生的电磁力作用在转子上,导致转子以n(每分钟转数)旋转,以吸引机械负载。
