转换开关图片(转换开关型号)

转换开关（也称为组合开关），转换开关，致动开关以及许多控制和致动电路都使用此开关。

HZ10系列转换开关适用于380V，50Hz以下，DC 220V以下的电源，具有寿命长，使用稳定，结构简单等优点。机床的照明控制电路。但是，每小时的转换次数不应超过15-20。

HZ10-10/3型转换开关是一种常用的开关，其外观和内部结构如图4-2-3所示。它由多个触点组成，因此也称为组合开关。

（a）

（b）

图4-2-3 HZ10-10/3型转换开关

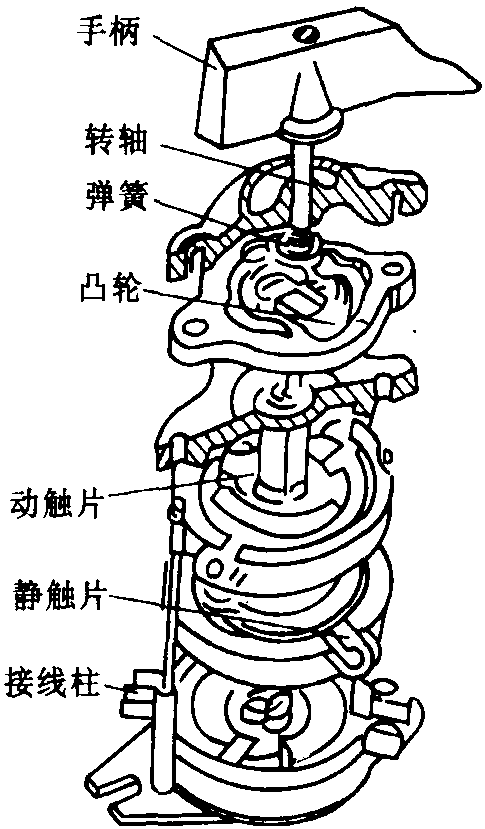

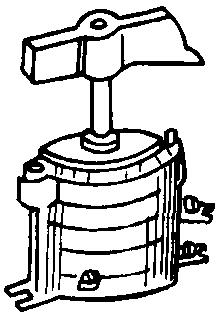

（a）形状； （b）内部结构

图中所示的转换开关具有3对固定触点，每对固定触点安装在三层绝缘垫板上，并附有可从包装盒中伸出的端子，以与电源和电气设备连接。三个可动触点分别用两块磷铜板或硬红铜板和具有良好灭弧性能的绝缘纸板铆接，并用带有绝缘垫板的手柄固定在绝缘杆上。每次将手柄旋转90°角时，都会驱动3个活动触点部件，每个触点部件通过3对固定触点部件进行连接和断开连接。顶盖由凸轮，弹簧，手柄和其他部件组成，以形成工作机构。该致动机构使用弹簧储能装置快速闭合和断开开关。

在控制电动机的正向和反向旋转时，在连接反向旋转电路之前，电动机必须首先经过一个完全停止的位置。

HZ10系列转换开关是根据电源类型，电压水平，所需的触点数量和电动机容量来选择的。开关的额定电流通常为电动机额定电流的1.5到2.5倍。 HZ10系列转换开关的额定电压和电流参数在表4-2-2中列出。

表4-2-2 HZ10系列传输开关参数列表
