单相异步电动机接线法一个电容的接线方法

发布时间:2021-03-31 15:32
123次

单相异步电动机是一个好电动机,很多人采购之后,等物流到货之后对单相异步电动机的安装上有些不太懂,对于接法不太了解的最好不要随意接,以免损坏电动机造成不必要的损失,需要专业的电工或者电机操作的专业人员进行接才为上策。

单相异步电动机接线法:

分相运行式:系由辅助运行绕阻来辅助运行,其运行转距并不大。运行速度大概维持时间常数。关键运用于电扇,汽车散热风扇电机,全自动洗衣机等电动机。

电动机静止不动时抽滤电源开关是接入的,给电后启动电容参加运行工作中,当电机转子转速比做到额定电流的70%~80%时抽滤电源开关便会全自动断开,启动电容达到目标,并被断掉。而运行电容串收到运行绕阻参加运作工作中。这类接线方法一般用在空压机,自动切割机,木工机床等负荷大而不稳定的地区。

380V单相电双电容器电机有一个启动电容和一个运行电容。容积很大的是启动电容,容积较小的是运行电容。电机运行后抽滤电源开关将启动电容从电源电路终断开。

假如缺乏启动电容,电机运行艰难或无法启动(常主要表现为满载运行一切正常,载入后无法启动);假如缺乏运行电容,电机能够运行,但功率缩小(常主要表现为带负荷工作能力减少)。一般启动电容是串连在直流电机的运行绕阻上,与工作中绕阻串联。

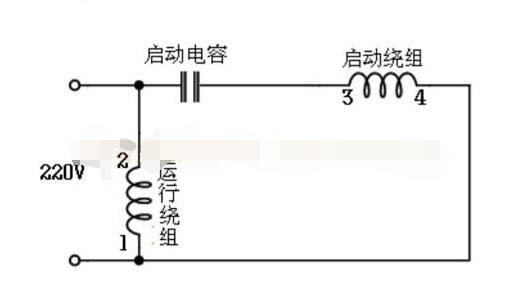

单相异步电动机三根线接一个电容的接线图:

电机不一样,找出公共端(主电源线端),用万用表测量另两根线与公共端的电阻,,两组线圈的阻值,哪一组电阻大(启动绕组),这一组就接电容。公共端与阻值小的一端(工作绕组),接电源。

一支红表笔接触其中一根线,黑表笔分别触碰另两根线,如果两根线的阻值差不太多,红表笔就是公共端,假设两个线阻值相差一倍,剩下的一根是公共端。

一般,蓝色或白色(个别绿色线),是公共端(火线)。黄色与另一个色线(零线)接电容。
