电机两个地方操纵布线电路原理图，电机两个地方操纵的操作流程

发布时间：2021-04-22 10:15

11675次

相关电机两个地方操纵布线电路原理图，及其电动机两个地方操纵时的操作流程，以两地址操纵为例子剖析电机多地址操纵路线，包含电机启动、电机终止二种实际操作，电机两个地方操纵布线平面图。

电机两个地方操纵的电气原理图

为实际操作便捷，一台机器设备几个控制盘或按键站，各部都能够开展实时控制。

为了更好地完成电机的多地址操纵，在操纵路线里将运行按键串联应用，而将终止按键串连应用。

如下图：

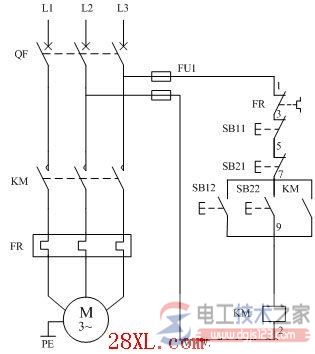

电动机两地控制电气原理图

图中中，以两地址操纵为例子，一个简易的电机多地址操纵路线，操纵基本原理为：两个地方运行按键SB12、SB22串联，两个地方终止按键SB11、SB21串连。

一、电机启动

1、合上空气漏电开关QF接入三相电源。

2、按住运行按键SB12或SB22（以实际操作便捷为标准）直流接触器KM电磁线圈插电吸合，主断路器合闭，电机运作。另外KM輔助延时继电器锁紧。

二、电机终止

1、按住终止按键SB11或SB21（以便捷实际操作为标准）交流接触器KM电磁线圈跳停，KM的接触点所有释放出来，电机终止。

三、电机的过压保护由热继器FR进行。

电动机两地控制接线

图2，电机两个地方操纵布线平面图
