伺服电机基本原理构造_电机锁紧正转操纵原理图

发布时间:2021年05月08日 09:09

电机锁紧正转操纵原理图

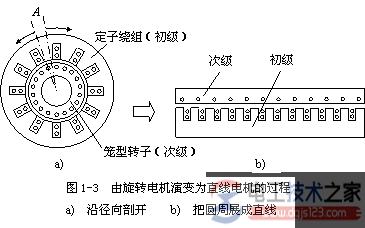

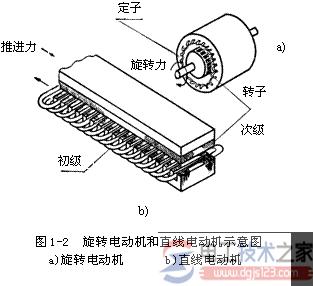

伺服电机是旋转电机在构造层面的一种演化,它可当作是将一台旋转电机沿轴向割开,随后将电动机的圆上展成平行线,如图所示1-3所显示。

从而获得由旋转电机演化而成的最初的伺服电机。由电机定子演化而成的一侧称之为初中级或原边,由电机转子演化而成的一侧称之为次级线圈或副边。

直线电机原理

直线电机原理

图1-3中演化而成的伺服电机,其初中级和次级线圈长短是相同的,因为在运作时初中级与次级线圈中间要作相对速度,假如在健身运动逐渐时,初中级与次级线圈恰巧两端对齐,那麼在健身运动中,初中级与次级线圈中间相互之间藕合的一部分越来越低,而不可以一切正常健身运动。

为确保在需要的行程安排范畴内,初中级与次级线圈中间的藕合能维持不会改变,因而具体运用时,是将初中级与次级线圈生产制造成不一样的长短。

在伺服电机生产制造时,既能够 是初中级短、次级线圈长,还可以是初中级长、次级线圈短,前面一种称之为短初中级长次级线圈,后面一种称之为长初中级短次级线圈。

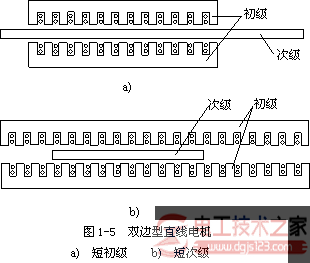

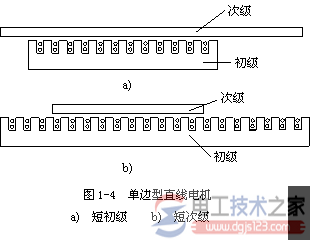

可是因为短初中级在制造成本上,运作的花费上均比短次级线圈低得多,因而,现阶段除独特场所外,一般均选用短初中级,见图1-4所显示。
直线电机原理

直线电机原理

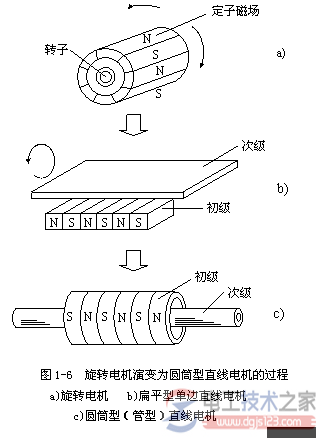

所述详细介绍的伺服电机称之为平扁型伺服电机,是现阶段运用最普遍的,除开所述平扁型伺服电机的结构形式外,伺服电机还能够制成圆桶型(也称管形)构造,它还可以当作是由旋转电机演化回来的,其演化的全过程如图所示1-6所显示。
直线电机原理

旋转电机根据钢丝绳、齿轮齿条、传动带等变换组织转化成匀速直线运动,这种变换组织在运作中,其噪声是难以避免的,而伺服电机是靠磁感应扭力驱动器设备运作的,故全部设备或系统软件噪音不大或无噪音,软件环境好。

图1-6a中表明一台转盘式电动机及其电机定子绕阻所组成的电磁场旋光性遍布状况,图1-6b表明变化为平扁型伺服电机后,初中级绕阻所组成的电磁场旋光性遍布状况,随后将平扁型伺服电机顺着和匀速直线运动相竖直的方位卷连接成筒形,那样就组成图1-7c所显示的圆桶型伺服电机。

除此之外,伺服电机也有弧型和盘型构造。说白了弧型构造,便是将平板电脑型伺服电机的初中级沿健身运动方位改为弧型,并放置于园柱状次级线圈的面层两侧,如图所示1-7所显示。

图1-8是园盘型伺服电机,该电动机把次级线圈制成一片园盘(铜或铝,或铜、铝与铁复合型),将初中级放到次级线圈园盘挨近边缘的平面图上,盘型伺服电机的初中级能够 是两面的,还可以是单双面的。

弧型和盘型伺服电机的健身运动事实上是一个匀速圆周运动,如图所示中的箭头符号所显示,殊不知因为他们的运作基本原理和设计方法与平扁型伺服电机构造类似,故仍归于伺服电机的范围。

直线电机原理
