三相异步电机出厂铭牌接线方法的接线方法详细说明

发布时间:2021-05-12 09:23
7185次

相关三相异步电机出厂铭牌接线方法的接线方法,三相多线程电机接线图:三相电机的三相电机定子绕阻每相绕阻都是有2个变压器接地线头,详解了实际的绕阻路线接线方法。

三相异步电机出厂铭牌的接线方法

如下图:

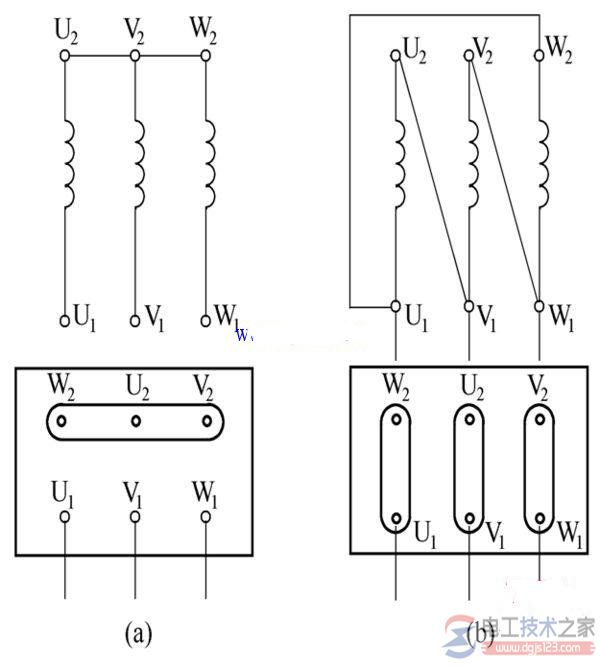

三相异步电动机铭牌接线图

三相多线程电机接线图:三相电机的三相电机定子绕阻每相绕阻都是有2个变压器接地线头。

一头称为始端 ,另一头叫尾端。要求第一相绕阻始端用D 1表明,尾端用D 4表明;

第二相绕阻始端用D2表明,尾端用D5表明;

第三相绕阻首尾端各自用D3和D6来表明。

这六个变压器接地线头 引进接线端子的接线头上,接线头相对地标明D1~D6的标识,

三相电机定子绕阻 的六根边缘可将三相电机定子绕阻连接成星型或三角形,星形接法是将三相绕阻的尾端串联起來, 将要D4、D5、D6三个接线头用金属片相互连接在一起,而将三相绕阻始端各自连接三相沟通交流 开关电源,将要D1、D2、D3各自连接A、B、C相开关电源。

而三角形接法则是 将第一相绕阻的始端D 1与第三相绕阻的尾端D6相互连接,再连接一相开关电源;

第二相绕阻的 始端D2与第一相绕阻的尾端D4相互连接,再连接第二相开关电源;

第三相绕阻的始端D3与第 二相绕阻的尾端D5相互连接,再连接第三相电源。

即在插线板上把接线头D1和D6、D2和D4、D3和D五分别用金属片相互连接,再各自连接三相电。

一台电机是连接成星型還是连接成三角形,应视生产厂家要求而开展,能够 从电机出厂铭牌上查出。(电焊工天地 www.dgjs123.com)三相电机定子绕阻的首尾端是生产商事前设置好的,决不可随意错乱,但可将三相绕阻的首尾端一 起错乱,比如将三相绕阻的尾端D4、D5、D6倒过来做为始端,而将D1、D2、D3做为尾端,但决不可独立将一相绕阻的首尾端错乱,不然将造成布线不正确。

假如接线端子中发 生布线不正确,或是绕阻首尾端搞错,轻则电机不可以一切正常启动,长期插电导致运行电流量过 大,电机发烫比较严重,危害使用寿命,重则损坏电机绕阻,或导致电源短路。

三相异步电机如果是△布线就沒有中性线,也就不容易有零线的接线端子排;星型得话:因为星型布线有一个中性线,当三相负载平衡时,此点的工作电压为零,Ua Ub Uc=Um*sin(wt) Um*sin(wt-120°) Um*sin(wt 120°)=0,详尽测算全过程省去,此点可配零线。假如三相相电压为220V,则电动机每相绕阻上载入的工作电压为220v。

再看线电流,因为 Ia Ib Ic=Im*cos(wt) Im*cos(wt-120 °) Im*cos(wt 120°)=0,故无需接零线,接了也不起作用嘛,又不穿过电流量。

不平衡也不接零线则由Ua/Za Ub/Zb Uc/Zc决策,此式并不等于0,故中性线产生偏位,电机定子上载入的相电压也产生起伏,和原先三相负载平衡时对比,电流量仍在这三相负荷中流动性,但电流量也发生了起伏,例如某相注入,另两相流出,但三相负荷中总电流量還是均衡的,依据是基尔霍夫电流定律也就是注入是多少,还排出是多少。
