电机输出功率的计算方法与方式

发布时间:2021-05-18 10:22
7761次

相关电机输出功率的计算方法与方式 ,如何计算电机的输出功率,包含单相电与三相电机的输出功率云计算方式,直流电机功率因素和高效率的取值范围。

一、电机输出功率的计算方法与方式

电机输出功率计算方法:单相电、P=IX220XCosφ·η;三相、P=IX1.73X380XCosφ·η(直流电机功率因素和高效率均取0.75,三相电机取各0.85)。

有关输出功率的难题,输出功率事实上就如同一个人气力,较大 会出是多少力,只需是在他的气力范畴内开展。

例如吸尘机不质量时电流量小输出功率就低,质量时负载大,电流量也就跟随大。

高转速和非高转速主要是主要表现为她们的应用高效率上,高转速高效率低,便是常说的无功功率耗损,由于高转速仍旧用电量,沒有经济效益。

附,电机额定功率计算方法

要用电动机推动小轿车,小轿车在路轨上行车,不知道电动机的输出功率该选多少的,能够 假定小轿车加荷载的品质为40吨,行车速率为60m/min,行车路轨为铁轨,也有不明要素你能假定个。

求电机额定功率的计算方法。

电机额定功率计算方法参照下式

P=F×v÷60÷η

公式计算中 P 输出功率 (kW) ,F 驱动力 (kN),v 速率 (m/min) ,η传动系统机械设备的高效率,一般0.8上下。 来源于:电工技术世家

在均速运作时驱动力 F 相当于小轿车在路轨上健身运动时的滑动摩擦力,F=μG , μ是摩擦阻力,与车轮子和滑轨的情况相关; G=405kN (40 吨)。

运行全过程中小轿车从静止不动加快到髙速,还必须另一个加快的力, F=ma,  m是小轿车和负荷的总品质,a 是瞬时速度,规定加快時间越少,a 越大,F 也越大。

因此驱动力也要再加上这一部分。能够 把上边考虑到摩擦力计算出的输出功率乘一个指数 k (可用1.2~2倍)做为总输出功率。k 越大,加快工作能力越强。

比如本例中假如取η=0.8, μ=0.1, k=1.25,则

P=F×v÷60÷η×k=0.1×400 ×60 ÷60 ÷0.8 ×1.25=62.5 kW

此外,品质很大的物件加快全过程很有可能较长,也要考虑到选用哪些电动机,哪些的运行方法。

附2,三相异步电机的功率计算公式

先,电动机为一般三相交流电主观因素。

工作电压为3~220V  50Hz 功率因素cosφ

Y接线方法时:三相电机总功率等于3乘于每相的输出功率,即p1=3*u*i,在其中:

p1为三相电机总输出功率,企业瓦

u为相电压,企业伏

i为相电压,企业安

注:占用字母大小写区别相电压与相电压。

此外,相电压=1.732*相电压,即U=1.732*u  u=U/1.732;线电流和相电压相同,即i=I

因此,p1=3*(U/1.732)*I=1.732*U*I

综上所述,P1=1.732*U*I*cosφ,在其中:

P1为三相电机功率因素,企业瓦

U为相电压,即380伏

I为线电流,企业安

(此外, cosφ为功率因素,对于电动机一般取0.8 故必得经验公式定律:P1=0.52*I≈0.5*I(KW)。)

△接线方法时:由Y变为△后,绕阻机会工作电压由380V变为220V,就是原先的1.732倍(U=1.732*u);

电流量也是原先的1.732倍(I’=1.732*i=1.732*I)。

因而,p2=3*U*I’=3*U*1.732*I=3*p1

由于,功率因素cosφ是参量,不会改变。

因此,P2=3*P1,即由Y变为△后,△接线方法输出功率是Y接线方法输出功率的3倍。

附3,三相电机功率因素计算方法

已经知道三相电机功率因素计算方法:P=1.732×U×I×cosφ,为何并不是P=U×I×cosφ?1.732,怎样计算出去的?

1、三相电机是三相对称性负荷;

2、三相对称性负荷的功率因素,能够 测算1相负荷的功率因素,再乘于3:P=3×U 相×I 相×cosφ相

3、但是大家通常了解的是电动机的相电压U线,线电流I 线,并且也不知道三相电机绕组是啥接线方法,该怎么办?

4、没事儿,大家先假定,电动机是Y接的:

U相=1/√3 U线 ,I 相=I 线 ,因此

P=3×U 相×I 相×cosφ相

 =3×(1/√3 U线)×I 线×cosφ相

 =√3 ×U线×I 线×cosφ相

5、没事儿,大家再假定,电动机是△接的:

U相=U线 ,I 相=1/√3 I 线 ,因此

P=3×U 相×I 相×cosφ相

 =3× U线×(1/√3I 线)×cosφ相

 =√3 ×U线×I 线×cosφ相

6、从4、5了解,三相对称性负荷的功率因素,无论是啥接线方法,只需用相电压、线电流,便是一个公式计算:

P=√3 ×U线×I 线×cosφ相

7、这一证实的关键是:

1)Y接时,U相=1/√3 U线 ,I 相=I 线 ;

2)△接时,U相=U线 ,I 相=1/√3 I 线;

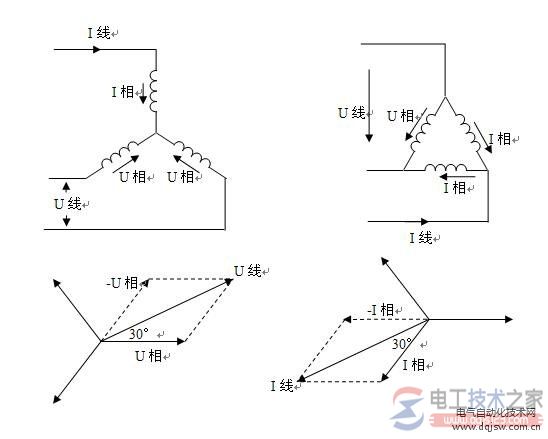

8、假如不清楚,请看图片:

电动机功率的计算公式
