绕线式电机转子引线容易出现哪些问题？

发布时间：2021-07-28 08:08

8461次

与铸铝转子电机相比，绕线转子电机的转子部分出现问题的概率更高，如转子绕组的电气故障、转子绕组的机械强度、转子引线的焊接、固定和电气保护等都是非常关键的问题。

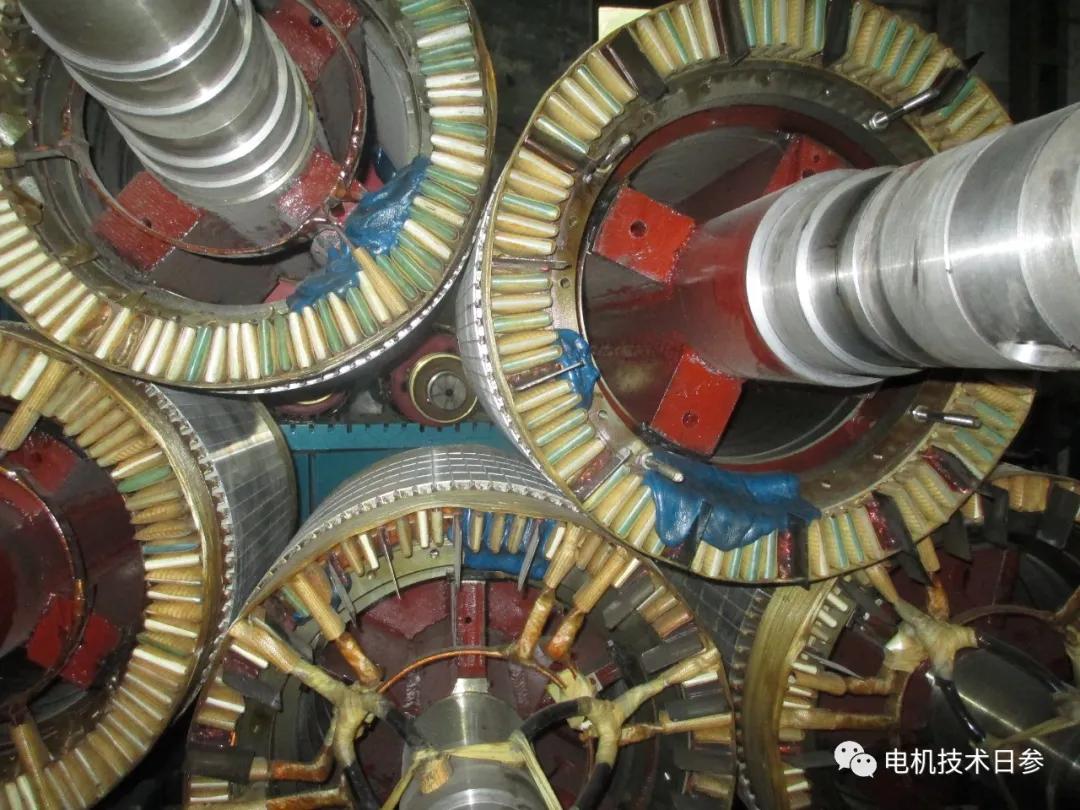

转子引线的作用是连接转子绕组的主线和集电环。在电机运行期间，转子引线随转子一起旋转。鉴于这种特殊性，导线的选择和固定尤为重要。在对故障电机进行检查和分析时，发现有几个环节容易出现问题：

1转子引线与本线的焊接位置

焊接是电机产品的特殊控制工艺，电机运行过程中绕组的加热和振动对焊点质量要求较高，尤其是转子的焊接，旋转过程中也存在离心问题，尤其是导线与该导线之间的焊接位置应固定好，以确保该位置在生产加工和电机运行过程中不会被拉动。

当转子引线通过转轴的深孔引出时，转轴上引线的进出口位置必须加工光滑，不能有锐角和锐边，以免损坏引线，并在引线上加保护套，防止电机运行时引线的相对运动；转轴的深孔内不应有机械加工的金属屑，否则容易造成导线绝缘层损坏，导致接地或相间故障。

转子引线应在轴的深孔中保持相对平行的状态，无交叉变形。为了避免这种问题，深孔直径和引线尺寸之间的匹配关系非常关键。当孔径过大时，导线进入深孔后处于相对自由的状态，导致电机运行时导线与轴孔壁不断碰撞，非常容易出现导线绝缘问题。

对于导线和集电环之间的连接，应改善集电环的连接位置，以确保导线在连接过程中不会过度变形，特别是对于蘸有油漆的导线的转子，因为导线硬化后问题会变得更加严重。

转子引线和端子以及端子和集电环之间的连接是固定的。除了连接的机械可靠性问题，连接位置不能有影响导电性的问题，主要涉及绝缘漆因浸漆而粘在引线芯和端子上；这种问题可能在电阻测试过程中没有发现，但在电机运行过程中可能会发生局部发热。

导线绝缘等级和转子电压之间的匹配符合性。对于具有一定额定电压等级的电机，定子电压是相对固定的。只要根据电流选择导线的导电截面，就可以使用相同电压等级的导线；但对于转子部分，不同规格电机的转子电压存在一定差异，应根据转子的实际电压选择合适的引线，防止绝缘击穿。

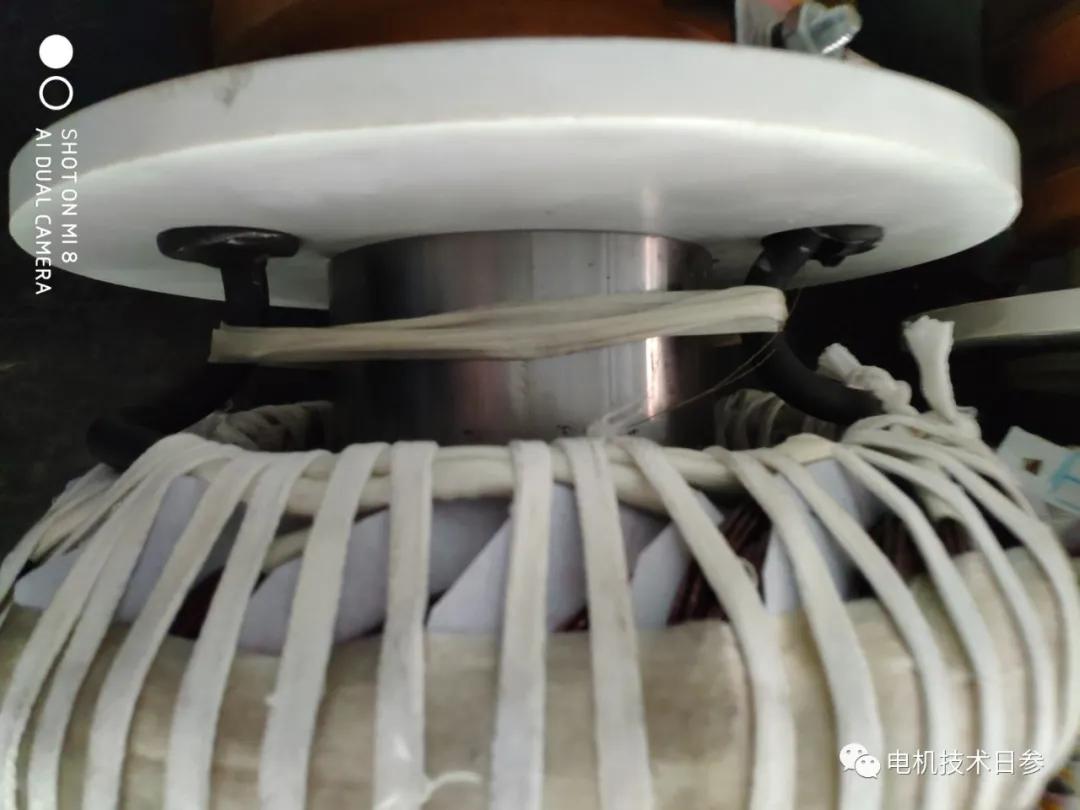

作为一个旋转体，转子的所有部件都是离心的。对于转子导线在轴向上的任何过渡部分，都应采取必要的径向固定，以防止电机旋转过程中导线的离心作用引起的碰撞和断裂等质量问题。
