热线电话
187-1797-6220

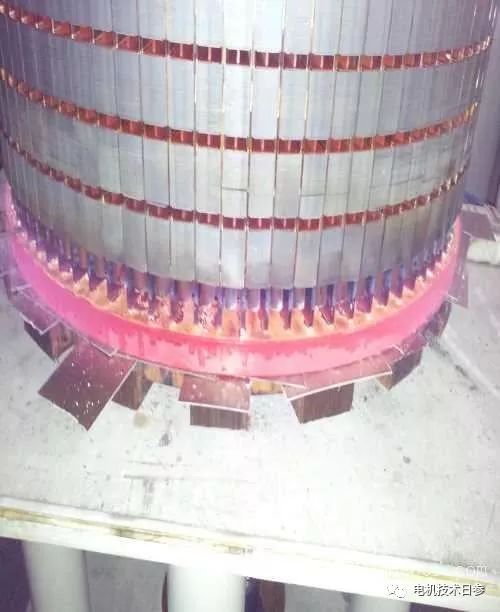

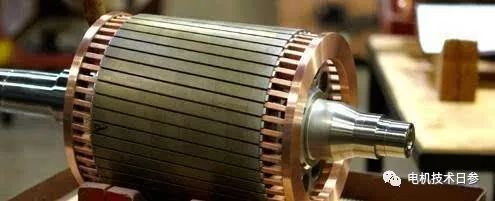

鼠笼式转子的焊接质量(主要是焊接电阻和机械强度)难以准确测试。一般检查方法多为目测，但并不是说目测就能发现所有问题，目前还没有其他简单可靠的方法。因此，需要要求操作人员严格遵守工艺规定，尽努力防止焊接过程和操作中的缺陷。女士，今天我将与您分享这种转子的常见缺陷和原因，并介绍一种简单的检查方法。
1主要缺陷及产生原因分析
焊缝填缝不良（未焊透）
主要原因有：(1)零件表面清理不好；(2)鼠笼特别是端环加热温度不够，焊料流动性差；(3)助焊剂不起作用，或与焊料配合不当；(4)端环槽尺寸超差，配合间隙过大或过小。
焊料只在一面填满间隙，背面没有圆根
主要原因有：(1)加热不均匀，端环热透不完全，(2)配合间隙过小(包括受热膨胀造成的间隙过小)；(3)通量不好。
气孔
一般原因是：(1)焊剂或焊料潮湿，钎焊时焊缝释放气体；(2)钎焊时温度过高，使笼条或端环燃烧熔化，焊缝金属过热。铜在液态下能溶解更多的氢。如果冷却凝固速度过快，氢气和氢气不会逸出，进而形成气孔。同时，液态铜容易氧化生成氧化亚铜Cu2O。当溶于铜溶液的氧化亚铜遇到氢气或一氧化碳时，会发生以下化学反应：
Cu2O H 2=2 Cu2 H 2O
氧化亚铜二氧化碳=2氧化亚铜二氧化碳
上述反应产生的水蒸气和二氧化碳不溶于铜液，当焊缝金属凝固时，如果不是全部逸出，就会形成气孔。
裂纹
原因：(1)焊缝未完全凝固时，端环和笼条移位；(2)焊接应力过大导致铜及其合金导热性强(紫铜的导热性比低碳钢高8倍左右)，线膨胀系数几乎比低碳钢高50%，所以收缩率大。操作不当(如预热不均匀、焊接顺序错误等。)容易产生严重的变形，由于内应力的增加，接头的薄弱部位可能出现裂纹；(3)由于金属内部气体造成的高压；(4)温度过高，导致焊缝区附近金属强度降低；(5)焊料选择不当。
连接面外有焊料堆积
主要是加热不均匀造成的。如果笼条或端环过热，焊料将流向较热的部分。

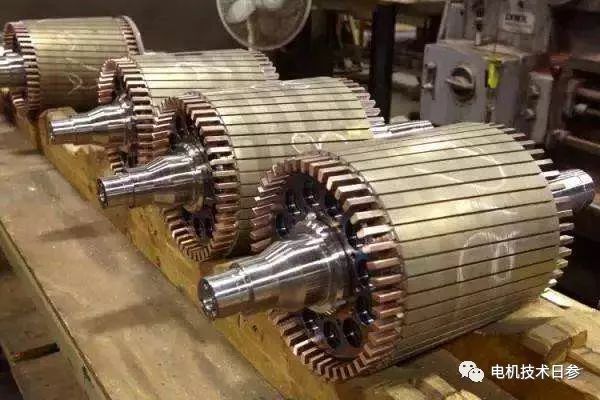

2焊接鼠笼转子的质量检查
焊接鼠笼的质量检验包括焊前检验、焊中检验和焊后转子检验。
焊前检查
检查图纸和工艺文件是否齐全，检查焊料、焊剂、棒材和端环的质量，检查设备和工具是否整齐完整，并识别焊工的操作水平。目的是提前预防或减少焊接鼠笼式转子的缺陷。
焊接生产中的检查
包括设备操作，焊接规范是否正确，焊接辅助时的自检等。目的是及时发现和预防钎焊过程中的缺陷，操作人员对产品质量高度的责任感和对工艺规程的认真执行在这里起着决定性的作用。
焊接后的转子检查
这是焊接鼠笼转子的终检查。可分为破坏性检验和非破坏性检验。无损检测主要包括外观检查和内部质量检查。目视检查是一种简单且广泛使用的检查方法。焊接鼠笼转子除了检查外形尺寸外，主要检查焊接质量。清理完钎焊缝表面的熔渣和污物后，用肉眼或放大镜检查钎焊缝是否有肉眼可见的缺陷，如气孔、裂纹、填充不满意等。
3一般检查方法
焊接鼠笼式转子的内部质量检验可采用铸铝转子的质量检验方法和装置。也可以用微欧姆表测量笼条的有效电阻，从而简单准确地测量焊点的缺陷。针状插入杆直接插入端环附近的笼条端部。当焊点完好无损时，微欧姆表测量所有平行笼条的总电阻，当笼条在焊点处断裂时，微欧姆表测量一个笼条的有效电阻。只要电阻值超过正常值的1.5倍，就可以考虑对笼条进行返工。
只有当焊接鼠笼式转子的结构、工艺或材料发生重大变化时，才能进行破坏性检查。如焊缝和焊接接头的机械性能试验，焊接鼠笼式转子的寿命试验等。旨在全面验证焊接鼠笼式转子的机电性能和焊接质量，这些试验往往与电机的型式试验相结合。
以上非官方内容仅代表个人观点。
公司地址 ： 上海市嘉定区宝安公路2999弄
公司邮箱 ： 187-1797-6220@163.com
公司电话 ： 021-6992-5088
