框架结构会直接影响电机的温升性能!

发布时间:2021-08-16 08:09
7641次

温升和噪声是电机产品的关键性能水平,往往与电机机座和特定风路的选择密切相关。

不同防护等级的电机直观的区别就在于外壳部件差别很大,风压部件和通风冷却系统的设计理念不同。

普通的保护电机,如常见的IP23电机,电机内腔的发热部件与周围空气直接进行热交换,底座和端盖上有百叶窗。电机运行时,周围的冷空气通过两端端盖的窗口进入,在风压元件产生的风压作用下,通过机座两侧的窗口流出,实现冷热空气的持续换热,达到电机散热的目的。这种带防护等级的电机不需要外接风扇,只需要在电机轴上加装必要的风压部件,电机的通风噪声相对较小,尤其是在风路设计合理的情况下,效果更为理想。

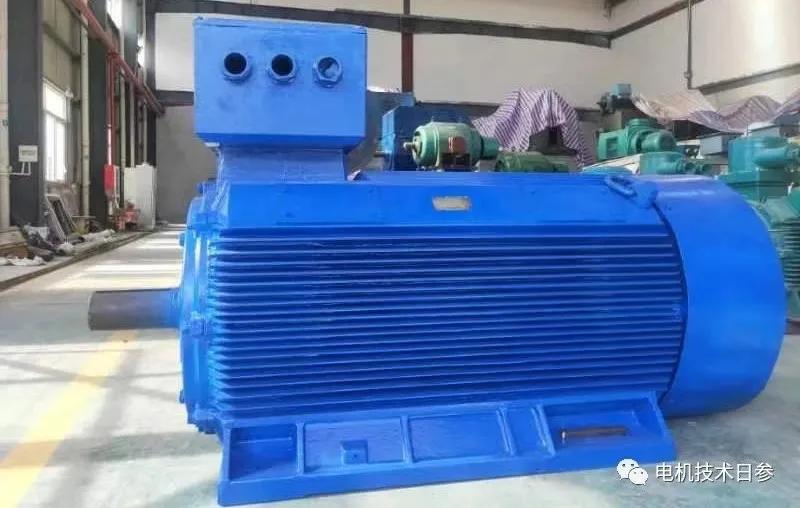

另一种常见的封闭式电机,如常见的基本系列笼型电机,电机底座的冷却筋都与电机的中心轴线平行,冷却筋的截面布局有两种模式:一种是以轴线上某一点为中心的径向,另一种是以Y2系列电机底座为典型代表的水平垂直。框架的冷却肋之间的区域可以引导外部风扇产生的风沿着壳体的表面流动,并限度地带走电机运行期间产生的热量。

为了达到更好的通风散热效果,散热筋的高度和厚度非常重要。顺畅的气路和大的散热面积是设计优化的目标,也是评价这类框架优劣的依据。

对于封闭的电机端盖,有时会铸造图案网格,这提高了其散热表面积和端盖刚度,同时端盖的重量显著降低。对于一些在特殊工况下使用的电机,为了改善电机轴承系统的散热条件和轴承室的刚度,往往将电机端盖设计成空心结构。

大型箱式电机,无论是防护型还是封闭式,只有采用通风散热装置才能解决通风散热问题。
