交流-DC电机机座的机械计算及承重功能的区别

发布时间:2021-09-08 10:26
6646次

不同团队或组织中的任何人都将承担不同的责任,扮演不同的角色,汽车的基础也是如此。今天女士,我给大家讲讲交流电机和DC电机基地的分类,各自对应的特点,以及各自承担的负载。

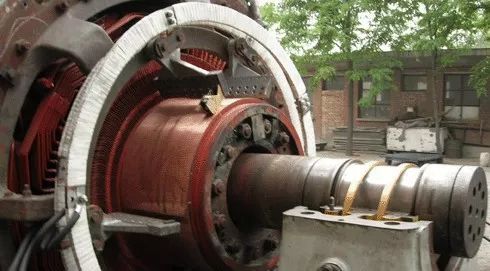

框架在交流电机和DC电机中的作用是不同的。交流电机的框架主要用作定子铁芯和绕组的机械支撑,并用于固定端盖或端盖。在某些情况下,它还构成通风系统的气路或气室,甚至支撑冷却器、过滤器和消声器等。但不起导磁作用;一方面,直流电机的车架起着与上面类似的一些作用,另一方面,它的磁轭又起导磁作用.然而,在交流和DC电机中,车架仍然起着防护作用.的作用在某些情况下,发动机底座的表面不得不承担散热任务。

框架的分类和特点

除了分为铸造和焊接、垂直和水平、有和没有脚之外,框架可以根据不同的结构和形状分为以下几种:

(1)整体式机座和分瓣式机座

前者为圆形结构,刚性好,加工方便,一般用于中小型电机和有运输条件的大型电机;后者将整个机架沿圆周分成上下两半(也称分体半)或几瓣,便于运输、安装和维护,一般用于需要安装和维护方便的大型电机或中小型电机。

(2)整体机架式机座和组合机架式机座(仅适用于DC汽车)

前者机架焊接成一体,所以机架加工和磁轭叠片比较简单,一般用于定子尺寸较松的大型DC电机;后者的框架在磁轭叠片后焊接,中间轮辐板安装在磁轭铁芯中。框架尺寸小,刚性好,但磁轭叠片工艺要求高,一般用于定子尺寸有限的大型DC电机。

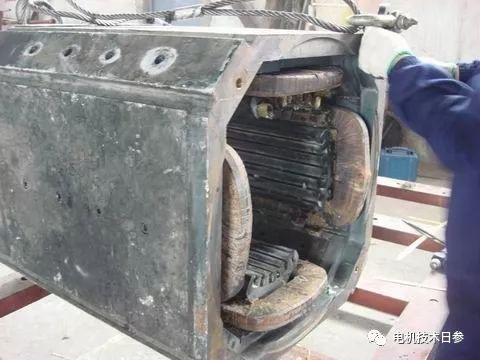

(3)整块磁轭式机座和叠片磁轭式机座(仅适用于DC汽车)

前轭为铸钢或厚钢板,与脚或框架铸造或焊接,主要用于一般中小型DC电机和大型DC电机,负载稳定,换向条件好;后者的磁轭由硅钢片或薄钢板层压固定,然后固定在框架上。它通常用于晶闸管供电或负载经常快速变化的DC电机,如轧钢主驱动电机及其发电机。

(4)圆形机座和多边形机座

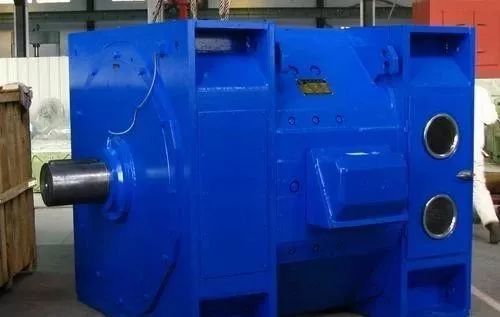

前者为圆形,易于加工,用于通用交流/DC电机。后者具有规则或不规则的多边形形状。正多边形框架可以更好地利用电机的内部空间,从而降低框架的高度,但加工时间较多,通常用于起重、船用和牵引DC电机。不规则多边形框架刚性好,但整体尺寸较大,通常用于大型滚动DC电机和一些交流电机。

87d42.jpeg" max-width="600" />

电机运行过程中机座承受负荷

(1)重力负荷,一般为定子自重。采用端盖轴承的电机中,还要承受转子的重量,而在悬式水轮发电机中,则需承受机组转动部分、上机架等的重量。

(2)单边磁拉力和铁心热膨胀引起的径向力。

(3)在内压装和整圆冲片的情况下,机座的某些部位要承受铁心的轴向回弹力;对于悬式水轮发电机,则要承受轴向水推力。

(4)转矩。包括负载突然变化及发电机突然短路时的暂态电磁转矩。

上述负荷中以(4)为最主要。此外,一般电机的机座在加工、运输、安装时,还将受到紧力、切削力、起吊力等的作用;对要求密封的电机(例如氢冷汽轮发电机或防爆电机),其机座还要承受试验压力的作用;在采用端盖轴承和皮带(或齿轮等传动机构)传动时,机座及其底脚还将受到皮带拉力(或齿轮等传动机构的作用力)的作用。因此,在设计机座时,必须使之有足够的强度和刚度。

一般机座的机械计算常包括其刚度、强度及固有振动频率的计算,分半机座需进行合缝板螺栓的强度计算,焊接机座需进行底脚板焊缝应力的计算,其中主要是机座的刚度计算。实践证明,若机座的刚度足够,则其强度也常能满足。

以上非官方发布内容,仅代表个人观点。
