电动机启动电容怎样知道好坏(单相电动机启动电容怎么判断好坏)

发布时间:2022-11-09 16:19
1次

用于启动单相异步电动机的交流电解电容器或聚丙烯和聚酯电容器。流过单相电机的单相电流不能产生旋转磁场,所以需要一个电容来进行分相。目的是使两个绕组中的电流产生接近90的相位差,以产生旋转磁场。

822e2e299aae4fee835108d6e8a2c3ce~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579773&x-signature=La1Rr%2FWYycU3%2F3PVMM%2B9AneH6Jk%3D

感应电机有两个绕组,即起动绕组和运行绕组。这两个绕组在空间上相隔90度。一个大容量的电容器串联到起动绕组上。当运行绕组和起动绕组通过单相交流电时,由于电容的作用,起动绕组中的电流比运行绕组中的电流超前90度,先达到最大值。在时间和空间上形成两个相同的脉冲磁场,在定子和转子之间的气隙中产生旋转磁场。在旋转磁场的作用下,电机转子中产生感应电流,电流与旋转磁场相互作用产生电磁转矩,使电机旋转。

要使单相电机自动旋转,我们可以在定子中加一个起动绕组,在空间上与主绕组相隔90度。起动绕组应该与合适的电容器串联,使得起动绕组和主绕组之间的相位差大约为90度,这就是所谓的相位分离原理。这样,两个在时间上相差90度的电流流入两个在空间上相差90度的绕组,就会在空间上产生一个(两相)旋转磁场。在这个旋转磁场的作用下,转子可以自动启动。起动后,当转速上升到一定水平时,起动绕组将通过安装在转子上的离心开关或其他自动控制装置断开,正常运行时只有主绕组工作。因此,启动绕组可以被制成短时间工作模式。然而,在许多情况下,起动绕组并没有断开。我们称这种电机为电容式单相电机。要改变这个马达的方向,我们可以改变串联电容器的位置。

如何判断启动电容的好坏

1、万用表检测方法

对于0.01F以上的固定电容,可以用万用表RX1k档直接测试电容是否有充电过程和内部短路或漏电,根据指针向右摆动的幅度来估算电容。

测试时,用两个探针随意触碰电容器的两个引脚,然后换探针再触碰。如果电容良好,万用表指针会向右摆动,然后迅速回到向左的无限位置。电容越大,指针的摆动幅度越大。如果反复换探针接触电容的两个引脚,万用表指针始终没有向右摆动,说明电容的容量已经低于0.01F或者已经消失。在测量过程中,如果指针向右摆动,不能回到向左无限远的位置,说明电容器漏电或已发生故障。

2.简单的引信探测方法

用一根保险丝(保险丝的额定电流In由下式确定:In=0.8/C(A),其中C为电容器的电容)和被测电容器串联在220V交流电源上。如果保险丝的保险丝熔断,说明电容已经短路。如果保险丝的保险丝没有熔断,充电几秒钟后,切断电源,用带绝缘柄的螺丝刀将电容两极短路。出现火花,说明电容器是好的。反之,说明电容器的电容变小了,或者被打开了。这种方法要重复几次才能判断一个电容的好坏,才能得出正确的结论。

3、白炽灯泡和电容器串联检测方法

将白炽灯泡和电容器串联到220V交流电源上。如果白炽灯泡的亮度比直接连接到220V交流电源的亮度暗,则电容器是好的。如果白炽灯泡不亮,说明被测电容内部已经断开;如果白炽灯泡的亮度与其直接连接到220伏交流电源上的亮度相同,这意味着白炽灯泡的电容

5.电容器电容的测量

电力电容器的电容可以用万用表测量,不需要专用仪器。具体来说,保险丝(其规格取决于电容器的电容)和待测电容器串联到220V交流电源。用万用表的交流电压档测量电容器两端的电压U(V)。

用万用表的交流电流电平测量通过电容器的电流I(mA)。因为I=U/XC,XC=1/(2fC),其中f是交流电的频率。因此,电容器的电容CC=3.18 mes(I/U)(微法)。

4ac0cfa820654c8f8a130e014ed3f08c~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579773&x-signature=8Rj%2BS%2BsU6J8JRw%2BY06pN8jJMebo%3D

如何测量启动电容_用数字万用表测量电容

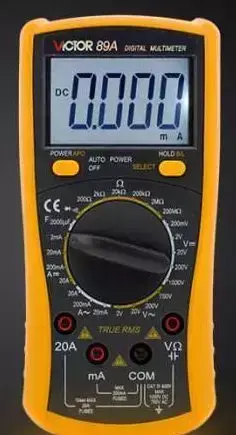

用数字万用表测量电容的步骤

1.判断极性,先将万用表设在100或1K欧姆,假设一极为正,让黑色探针接在上面,红色探针接在另一极,然后记下电阻,再将电容放电,即让两极接触,然后换探针测电阻。电阻大的第一个黑色探针连接到电容器的正极。

2.将万用表调到欧姆档的合适档位。档位选择原则是:1F电容20K档,1-100 F电容2K档,大于100 F电容200档。

3.然后用红笔连接电容的正极,用万用表的黑笔连接负极。如果显示从0开始逐渐增加,最后显示溢出符号1,电容正常。如果一直显示为0,电容内部会发生短路。如果一直显示为1,则电容器内部开路。

用数字万用表测量电容的方法

使用数字万用表检测电容器可以通过以下方式进行:

1.电容齿轮直接检测

有些数字万用表具有测量电容的功能,量程分为2000p、20n、200n、2、20五个等级。测量时,可将放电电容的两个管脚直接插入仪表盘上的Cx插孔,选择合适的量程后即可读取显示数据。

000p档,适合测量小于2000pF的电容;20n档,适合测量2000pF到20nF之间的电容;200n档,适合测量and 200nF之间的电容;2,适用于测量200 nf-2F之间的电容;20,适用于测量2F到20  f之间的电容。

经验证明,部分型号的数字万用表(如DT890B++)在测量50pF以下的小容量电容时误差较大,在测量20pF以下的电容时几乎没有参考值。这时可以用串联法测量小电容。方法是:先找一个220pF左右的电容器,用数字万用表测量其实际容量C1,然后将待测小电容器与其并联,测量其总容量C2,两者之差(C1-C2)即为待测小电容器的容量。用这种方法测量1 ~ 20 pf的小电容是非常精确的。

2.用电阻来检测。

实践证明,用数字万用表也能观察到电容器的充电过程,实际上是用离散的数字量来反映充电电压的变化。如果将数字万用表的测量速率设置为N次/秒,在观察电容充电过程的同时,每秒钟可以看到N个独立的读数。根据数字万用表的这一显示特性,可以检测电容器的质量,估算电容值。下面介绍一种用数字万用表电阻检测电容的方法,对于没有电容电阻的仪器很有实用价值。该方法适用于测量0.1  f ~几千微法的大容量电容器。

1)测量操作方法

如图所示,将数字万用表拨到合适的阻值,红色探针和黑色探针接触被测电容Cx的两极。此时,显示值将从“000”逐渐增加,直到显示溢出符号“1”。如果一直显示“000”,则电容短路;如果总是显示溢出,则电容器的内部电极之间可能存在开路,或者所选电阻器不合适。检查电解电容器时,应注意红色探针(带正电)连接到电容器的正极和黑色pr

用电阻测量电容的测量原理如图5-11(b)所示。在测量过程中,正电源通过标准电阻R0给被测电容Cx充电。充电开始时,因为VC=0,所以显示“000”。随着Vc逐渐增加,显示的值也增加。当VC=2VR时,仪表开始显示溢出符号“1”。充电时间T是显示值从“000”变为溢出所需的时间,这个时间间隔可以用石英表测量。

3)使用DT830数字万用表估算电容的测量数据

使用DT830数字万用表估算0.1 f ~几千微法电容器的电容时,可以根据表5-1选择电阻等级,表5-1给出了可测电容的范围和相应的充电时间。表中所列数据对其它型号的数字万用表也有参考价值。

电阻档范围的选择原则是:电容较小时,应选择高电阻档,电容较大时,应选择低电阻档。如果用高阻档估算大容量电容,由于充电过程缓慢,测量时间会很长;如果用低阻档检查小容量电容,由于充电时间极短,电表会一直显示溢出,看不到变化过程。

3.检查电压水平。

用数字万用表检测电容器DC电压电平实际上是一种间接测量方法。该方法可测量220 pf ~ 1  f的小容量电容器,并能精确测量电容器的泄漏电流。
