电机性能主要指标(电机的基本性能参数)

发布时间:2022-11-10 17:18
1次

电机有哪些性能参数指标 1异步电动机主要数据

阶段数

额定频率(赫兹)

额定功率千瓦

额定电压v

额定电流a

绝缘等级

额定速度(极数)r/min

防护性能

冷却模式

2异步电机主要技术指标

a)效率:电动机的输出机械功率与输入电功率之比,通常用百分数表示。

b)功率因数COS:电动机输入有效功率与视在功率的比值。

c)堵转电流IA:电机在额定电压、额定频率、转子堵转时,从供电回路输入的稳态电流的有效值。

d)堵转转矩TK:额定电压、额定频率下,转子堵转时电机产生的转矩的最小测量值。

e)最大转矩TMAX:在额定电压、额定频率和工作温度下,电机在不突然减速的情况下产生的最大转矩。

f)噪声:电机空载稳态运行时加权声功率级的最大值dB(A)。

g)振动:电机空载稳态运行时振动速度的有效值(mm/s)。

3电动机主要性能中分为:一是起动性能;二是运行性能。

起动性能包括起动转矩和起动电流。

一般起动转矩越大越好,起动电流越小越好。在实践中,起动转矩倍数(起动转矩与额定转矩之比Tst/Tn)和起动电流倍数(起动电流与额定电流之比Ist/In)通常用于检查。当电机处于静止状态时,在某一电流值下提供的转矩与额定转矩的比值代表了电机的起动性能。

运行性能包括:效率、功率因数、绕组温升(绝缘等级)、最大转矩倍数Tmax/Tn、振动、噪声等。

效率、功率因数和最大转矩倍数越大越好,而绕组温升、振动和噪声越小越好。

起动转矩、起动电流、效率、功率因数和绕组温升是电机的五项性能指标。

电动机计算常用的公式 1.电机定子磁极速度n=(60频率f)极对数p

2.电机额定功率P=1.732线电压U电流I效率功率因数COS

3.电机额定转矩T=9550额定功率P额定转速N

防护型式IPXXf4214f66859346788b2f6dfe7b94d0e9~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=zmH6%2Bepos5v4jUhBvfS5gPOLnRs%3D

(GB/T 4208外壳防护等级(IP代码))

保护标志由字母IP和两个代表保护级别的令牌数字组成。第一位数字表示:防止人体接触或接近机壳内的带电部件和接触机壳内的转动部件(光滑转轴及类似部件除外),防止固体异物进入电机(表示防尘等级)。第二位数字表示:防止电机进水造成的不良影响(表示防水等级)。

对于特殊应用和适用于规定气候条件的电机,外壳防护等级的表示方法由三部分组成:表示字母、两位数表示数字和补充字母。

8df2fbf285f84fb2bdb14dd6c95b682d~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=mJGTJESVDi5uYeP5vRdW7iS17cc%3D

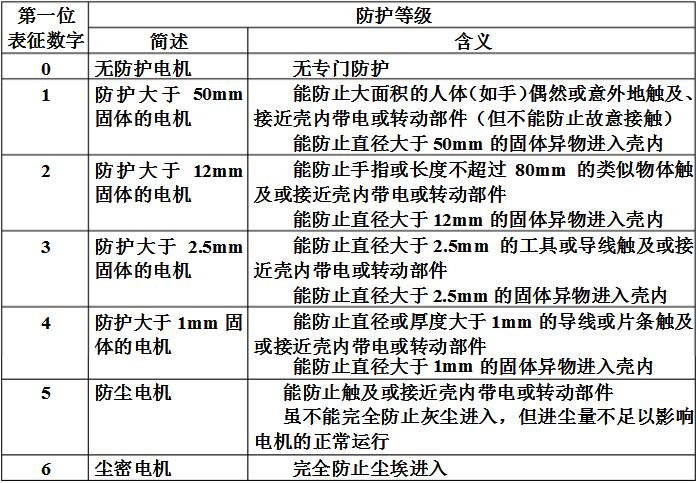

1、第一位表征数字表示外壳对人和壳内部件提供的防护等级。

第一位代表数字表示的保护级别。

2bb206d90ed347ab9983c626f936d620~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=iZ%2FahIW5XzHtyeRAZurCUqS3F5k%3D

描述:

1)表中第2栏的简要说明不作为保护类型的规定。

2)第一表示号为1、2、3、4的电机所能防止的固体异物包括形状规则或不规则的异物,其相互垂直的三个尺寸均超过“含义”栏中相应的规定值。

3)防尘等级为一般防尘。当粉尘的颗粒大小和性质(如纤维状或颗粒状)已经规定时,试验条件应符合制造商和用户之间的协议。

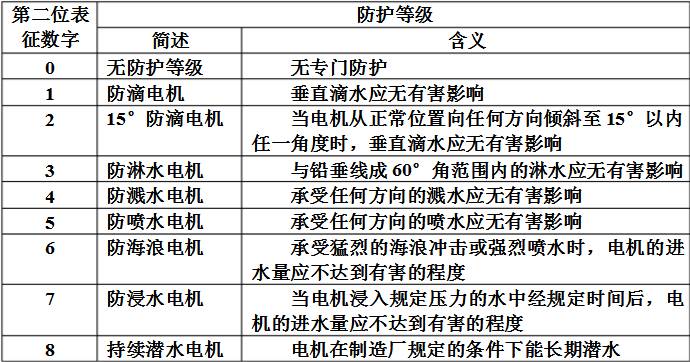

2、第二位表征数字表示由于外壳进水而引起有害影响的防护等级。

第二位数字代表数字所指示的保护级别。

4f6cd4afed0e4dcd976e053b60d3b62f~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=%2FpJ4GLSDpSReeLiikiwQKwAfkY8%3D

3、补充字母

当保护内容增加时,可用第二位数字后的补充字母表示。如果使用多个字母,则按字母顺序排列。

对于适用于特定气候条件并具有额外保护功能或措施的开放式风冷电机,可以使用字母W。

4、常用电机的防护等级有:

IP23:防止大于2.5 mm的固体进入,与垂直方向成60以内的角度喷水,对电机应无影响。

IP44:防止大于1mm的固体进入,防止水向任何方向飞溅,对电机应该没有影响。

防爆电机的外壳防护等级不低于IP44。

IP54:它可以防止触摸或接近电机的带电或旋转部件,不能完全防止

IP55:能防止触摸或接近电机的带电或转动部分,不能完全防止灰尘进入,但进入的灰尘量不足以影响电机的正常运行,从任何方向向电机喷水都不应有有害影响。

防尘电机的防尘外壳防护等级不低于IP55,防尘外壳防护等级不低于IP65。

一般来说,电机冷却方式的选择是基于电机的功率和安装使用现场的条件。冷却方式选择的原则是:考虑到电机的独立性,电机冷却方式可以采用自风扇冷却代替强制冷却,风冷代替水冷。2000KW以下的电机一般采用风冷方式,结构简单,安装维护方便。功率大于2000KW的电机由于散热损失大,需要较大的冷却风量,导致电机噪音过大。如果采用内部风道自带风机循环空气,外部冷却介质为循环水,电机的冷却效果更好,但需要循环水站和循环水通道,维护量略大。

542f0f70a2634a57853a36773700b4c3~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=zHATVTDCFJKJ%2F1Fzew8g5oz659Y%3D

电动机转速当频率一定时,电机的额定转速与电机的极数有关。极数越多,电机的额定转速越低。同步电机常用4~20极,极数最多可达60极。

电机极数与转速的对应关系为:

b723ac494b1d4e378a289b5779fcc8e9~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=74n0Gvqzev3Tzq11y6DOxS5WoEQ%3D

这里:n——电机定子磁场同步速度

F——电源频率(50Hz或60Hz)

P——电机极数(偶数)

电机速度分为定子磁场速度和转子速度。当转子速度与定子磁场速度相同时,为同步速度。当工频为50H时,为3000、1500、1000、750、600、500转/分。对于异步电动机来说,实际的转子转速总是比定子磁场速度慢,从而产生一定的转差率(转差率与定子磁场速度之比称为转差率),所以异步电动机的额定转速约为2980、1490、990、745r/min。

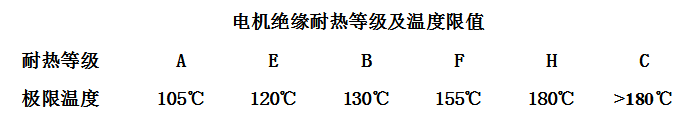

电机绝缘等级电机绝缘结构是指由不同绝缘材料、不同组合、不同制造工艺制成的电机绝缘零件的结构类型。电机的绝缘系统大致分为:绝缘电磁线、槽绝缘、相间绝缘、浸漆、绕组引线、接线绝缘端子等。电机的绝缘耐热等级和温度极限见下表:

c094a73ed4f74d08a6580ea6bd5d7958~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=Gx%2Beqpiui3QBb6VW%2FoCwhocdZmA%3D

过去,电机最常用的绝缘等级是B,目前,最常用的绝缘等级是F,H绝缘正在陆续被采用。

绝缘按耐热等级分级,在其极限温度下,正常运行条件下,应能保证长期使用。一般来说,电动机在正常运行条件下的使用寿命约为20年。绝缘材料的使用寿命与使用温度的关系是:电机运行温度每升高10,绝缘寿命减半。

因环境温度和海拔高度变化对电机功率的修正

根据GB755 《旋转电机 定额和性能》,额定输出功率的环境条件是环境温度不超过40,海拔不超过1000米。如果电动机的实际运行环境条件超过上述标准,电动机的实际有效输出功率可按下列公式计算并修正:

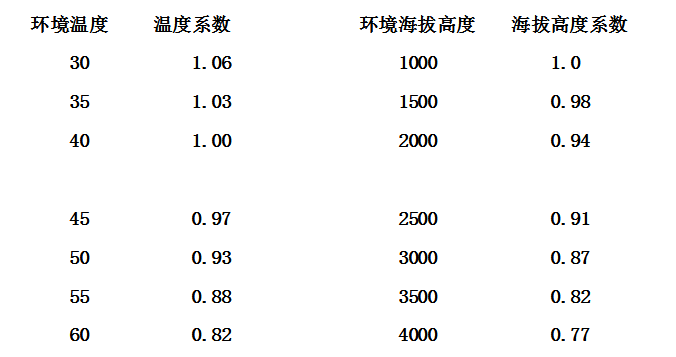

实际输出功率=额定输出功率温度系数海拔系数。

e47f77bb5ab74e54988f746f90f1d741~noop.image?_iz=58558&from=article.pc_detail&x-expires=1668579151&x-signature=y%2FEAaO%2BDgcXHEt7ujhJw2eWW1ZU%3D

当计算结果表明实际有效输出功率大于额定功率时,应采用标准电机降低负荷,或与电机制造厂协商进行特殊设计制造,以满足现场运行要求。
