怎样用接触器控制单相电机的正反转(单相电机正反转接触器接线图解)

发布时间:2022-12-08 15:04
1次

没有三相电的地方,我们一般用单相电机,220V供电;定子上有两相绕组,起动绕组(也称为辅助绕组)和主绕组。这两个绕组在空间上相隔90度,在起动绕组上串联一个电容器。由于电容的移相作用,通电后会产生旋转磁场,带动转子旋转。本文主要讲两种常见的电机。

1.单相电机示意图

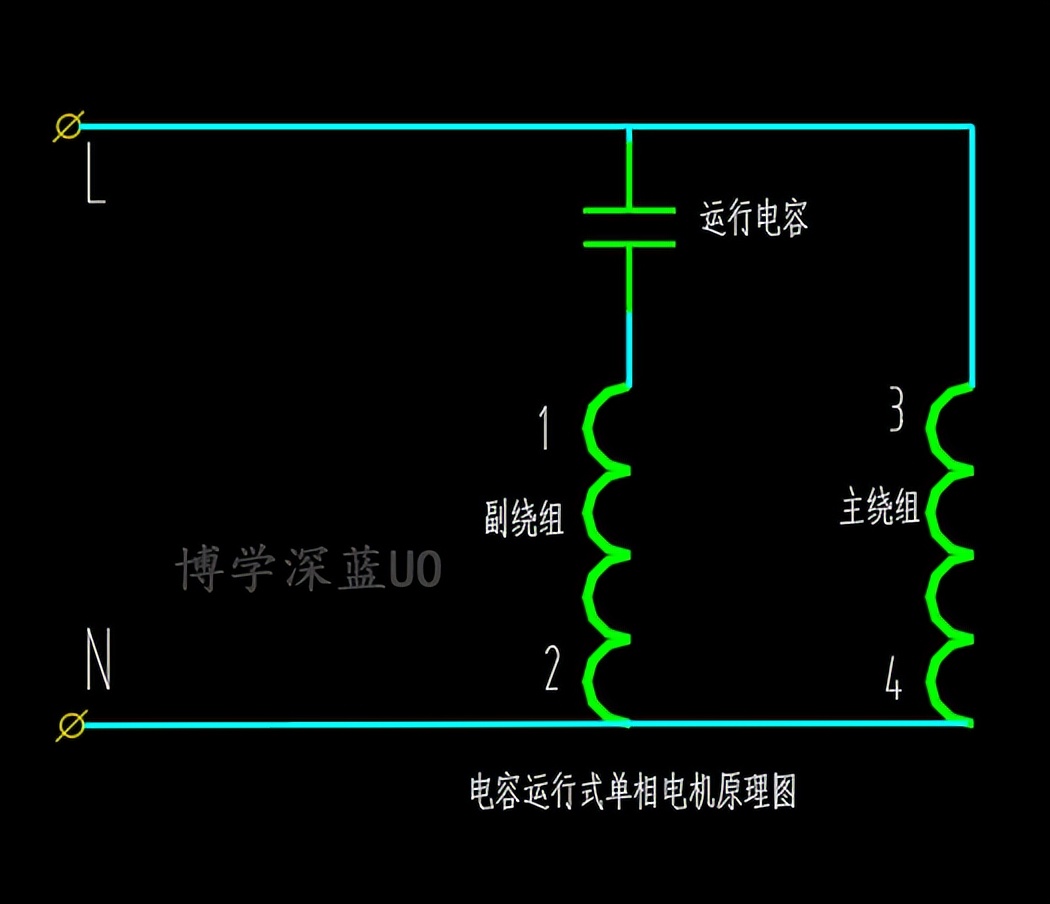

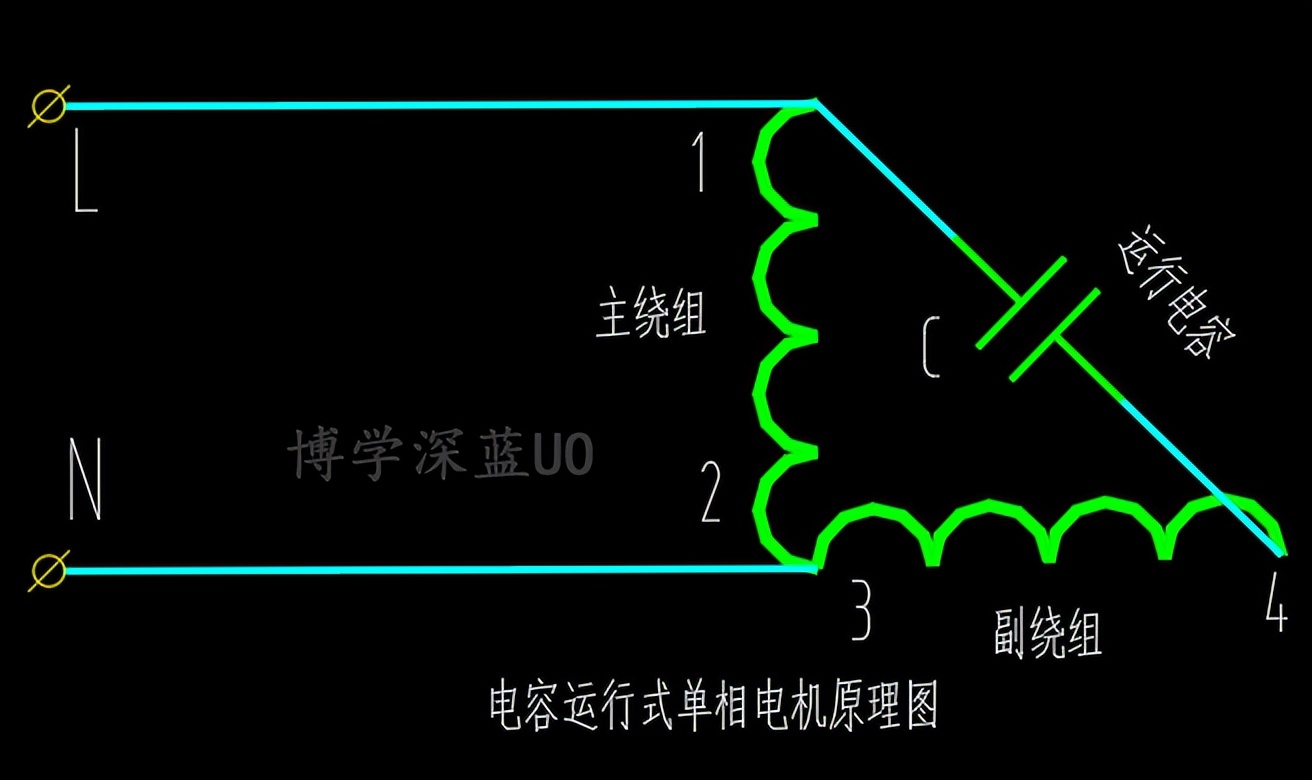

1.小功率单相电机,如电风扇、洗衣机等,有如下原理图。

f1003aaa03fc476699547cb67cc29190?from=pc第一种画法

第二种示意图绘制方法

ef533fff7def4cd4b613f0807640f7e9?from=pc第二种喷漆方法

两种画法,只是部件看起来位置不同,但原理是一样的。这种电机绕组有一个特点,就是主副绕组相同。

如上图所示,主绕组由电源直接供电,辅助绕组由电容c供电,由于电容的相移,电机绕组产生旋转磁场启动电机。启动后,电容器也参与电机的运行。这种电容也参与运算。我们称之为电容运转电机,适用于小功率电机。如果电容变小,电机会变得启动困难,转动缓慢,这就是产生这个电容的原因。

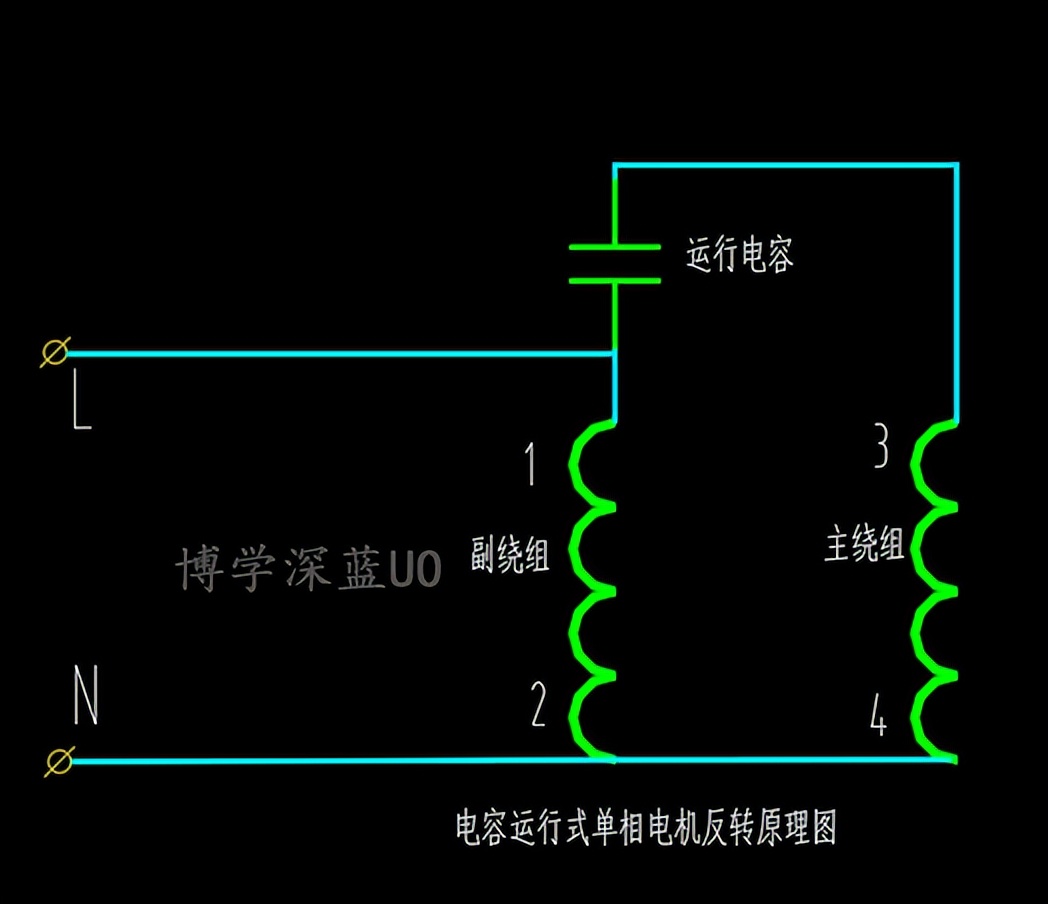

2.要反转马达,很简单。因为两个绕组是一样的,只要把电容串联在主绕组上,磁场就会反向。只换了一根线把电源L接到电容的另一端,电容就会串联到主绕组上。如下图

5164c29024d8473ea5fc554587f5a326?from=pc

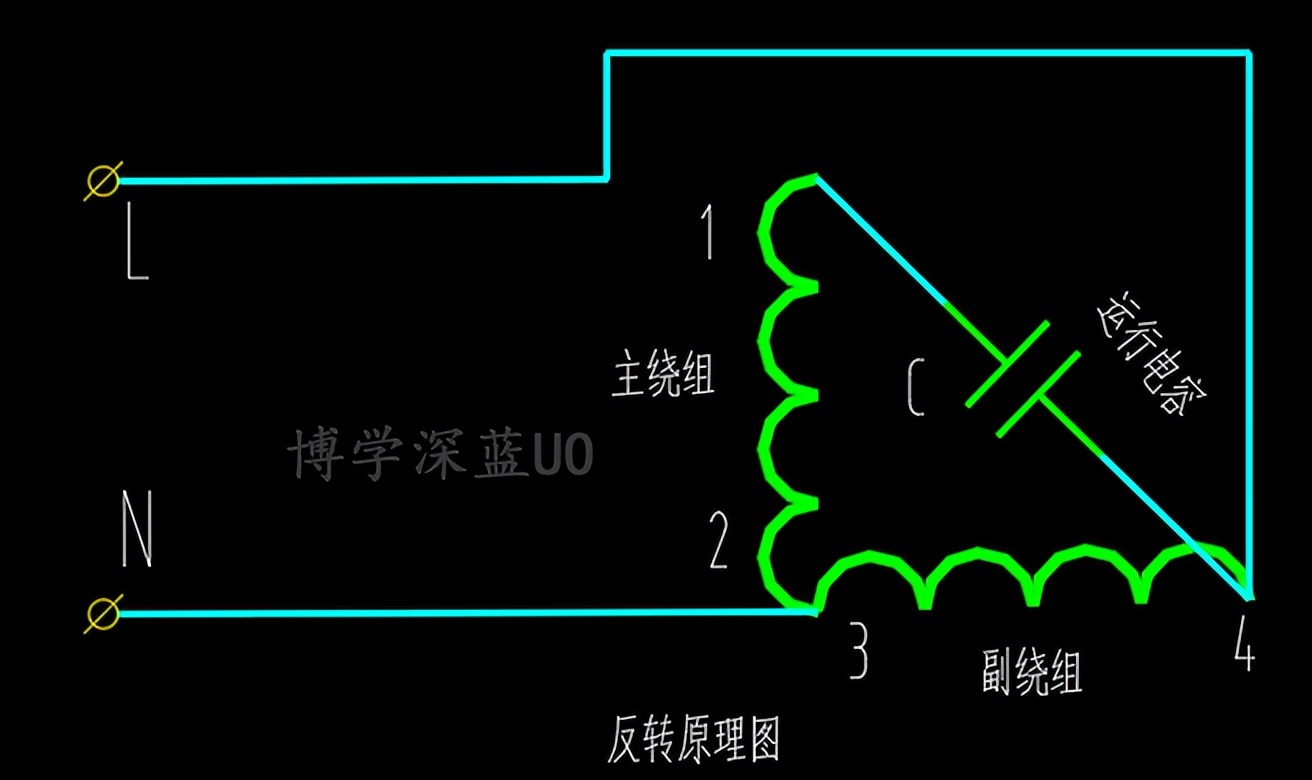

第二种反向原理图绘制方法

8afbe6784aaf40a09124c62236253720?from=pc

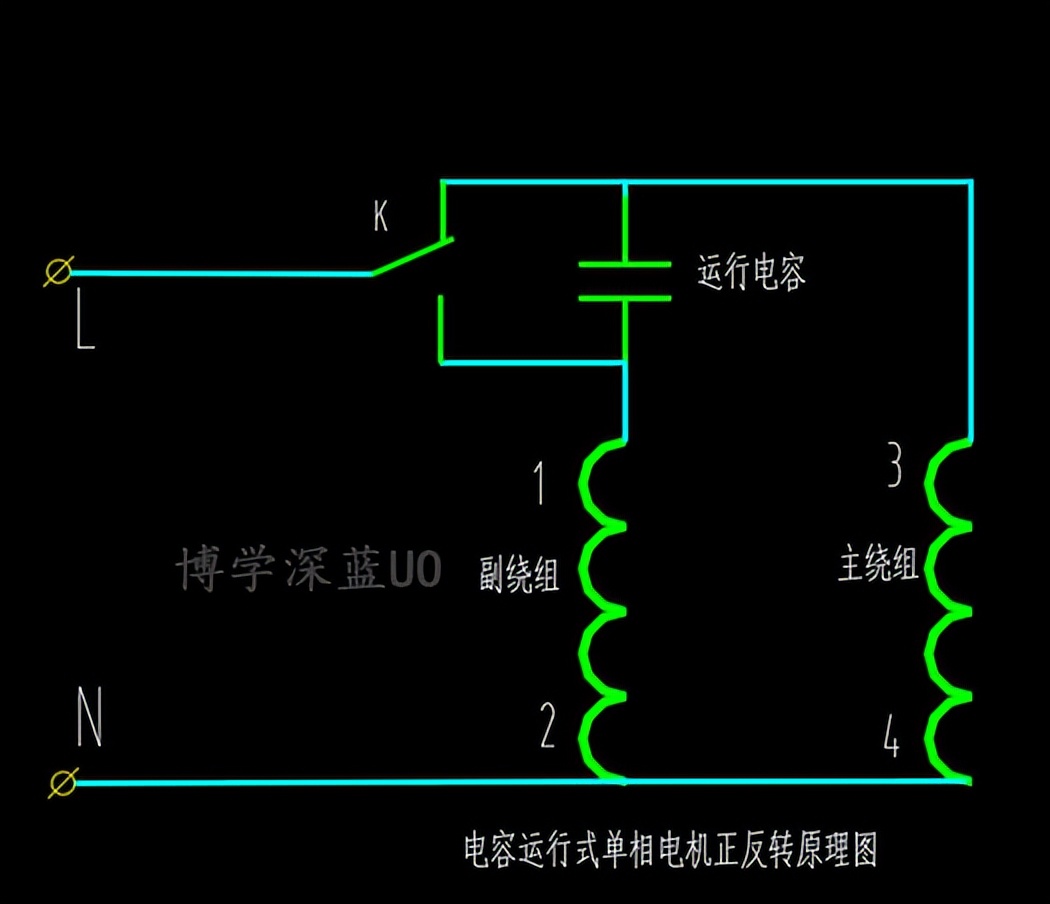

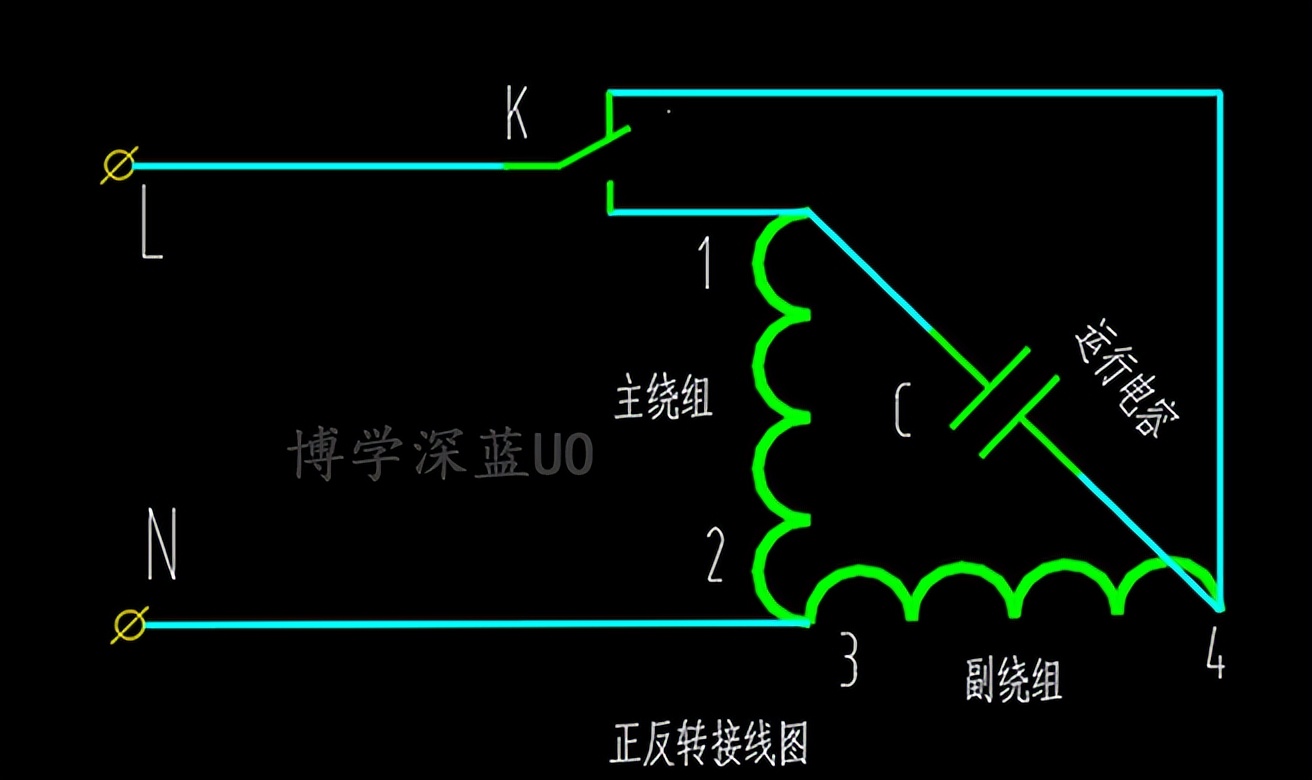

3.正向和反向接线图如下

7a53c336cf804170a6673a789c858c23?from=pc正反转示意图

第二种绘画方法

23bf0fba287f477180499cf7550ec4ed?from=pc第二种画法是正反

电机正反转由开关k转换,这就是洗衣机电机正反转的原理。不是很简单吗?

我举例的目的是想告诉大家,有些电路图的画法不同,但其实原理是一样的。

其次,我们来看看双值电容单相电机(也叫电容起动电机)是如何实现正反转的。

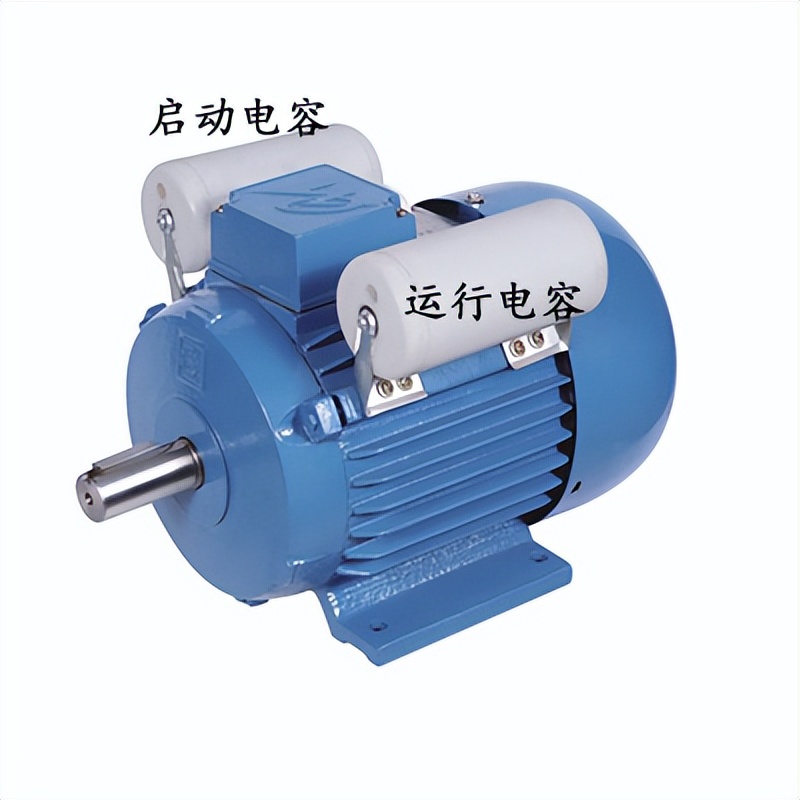

207021a42c3047caa809682e41445097?from=pc

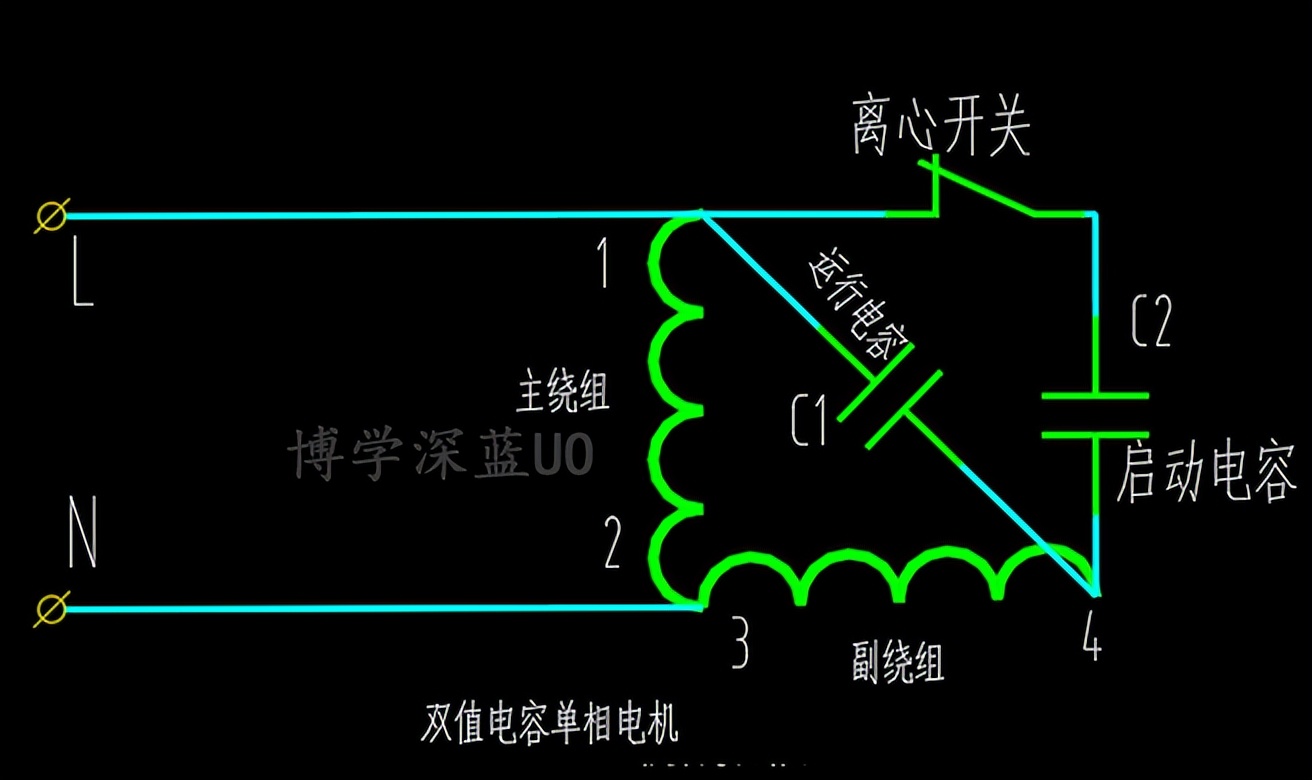

1.示意图如下

6db4f90529044599955b8f6d8f92015e?from=pc

双值电容单相电机有两个电容,一个容量大的是起动电容,与运行电容并联。当起动转矩较大时,正常起动后,在离心开关的作用下断开电路,不参与运行。另一个是运行电容,容量很小。

这种结构的单相电机具有良好的起动性能、运行稳定性和高功率。从1000多瓦到2千瓦,在没有三相电的地方广泛使用。

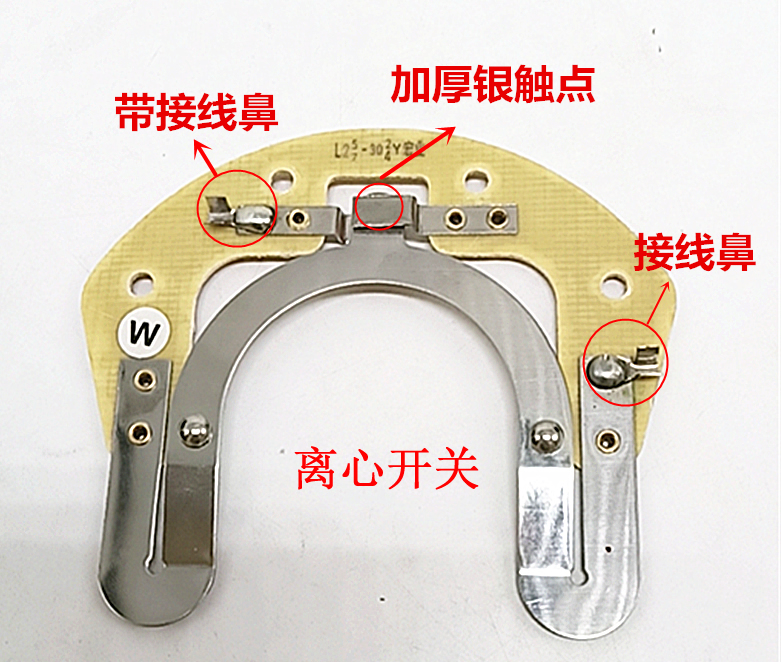

离心开关的物理图如下图所示。

b34c1a54d4be4bc28543edf5cd880545?from=pc

离心开关主要安装在电机的转子上。当转子静止时,开关打开,启动后,开关断开电路。离心开关主要用于控制单相电机的启动电容。

3.如何用二值电容控制单相电机的正反转?原理图很简单。

1、向前旋转

f2851026c08d43878e4c3deda7c7103e?from=pc前进地图

2。反接:这种电机的主副绕组是不一样的,所以不能再在主绕组中串联电容反接。这个要特别注意!

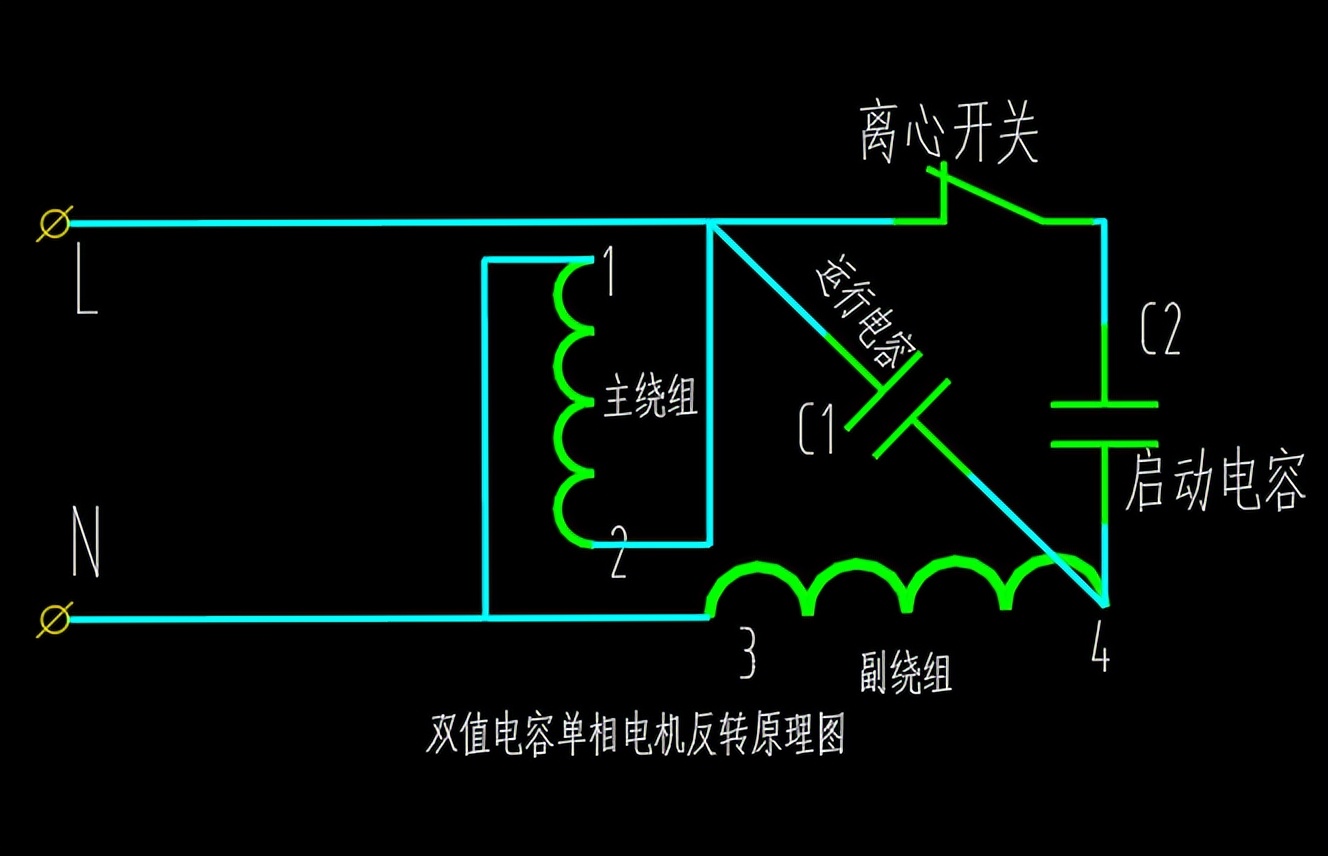

如果要改变电机的旋转方向,只需切换主绕组或辅助绕组的两个出线端子即可。我们将主绕组的两个输出端子颠倒,一个端子连接到N. 2端子L如下图所示

18fa51fdb68b479baf261d3fa3114b04?from=pc双值电容器单相电气开关主绕组端子反转

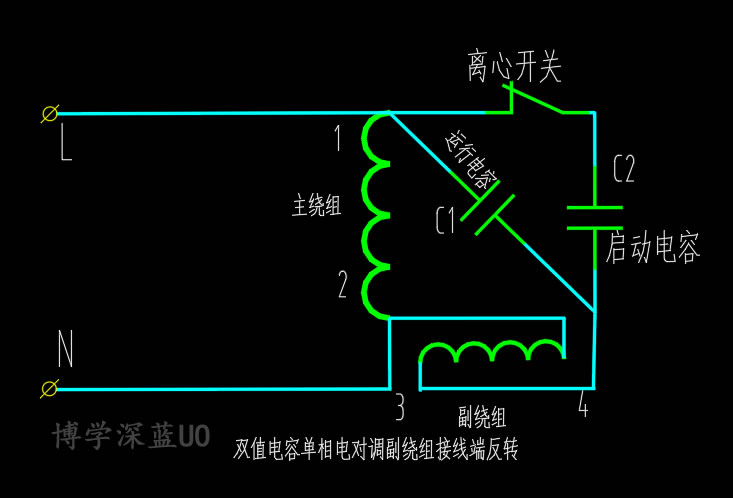

对调副绕组抽头也可以反过来,3个接电容,4个接n。

bd541e6ebbfa46f5aa24b5cd690efa41?from=pc

双值电容器单相电气开关对绕组端子反接

是不是看起来也很简单?

单相电机,从原理图上看,实现正反转相对简单,但实际上实现正反转比三相要麻烦得多.
