【图】三相异步电机启动方式 怎样归类？

相关三相异步电机启动方式 的归类，分成笼型异步电机的启动方式 和绕线形异步电机的启动方式 ，详细表明见文中出示的归类表，必须的盆友参照下。

一、三相异步电机启动方式

依据异步电机的结构特点和机械设备特点的不一样，可分成笼型异步电机的启动方式 、绕线形异步电机的启动方式 两类。

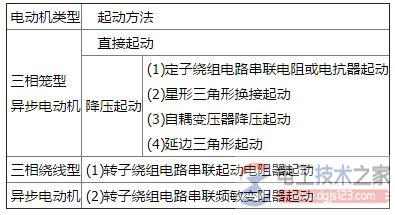

表 三相异步电机启动方式 归类

二、三相异步电机的几类运行方法

1、立即运行，中小型输出功率在18.5KW下列异步电机常见方法；

2、降血压运行方法：星-三角形运行，定子串电阻器运行，自耦变压器运行，软启动器运行，软启动器运行等。期待能让你协助。

三相三相异步电机启动方法：

1、立即启动，电动机立即接额定电流启动。

2、降血压启动：

1）定子串电感降血压启动；

2）星型-三角形驱动器启动；

3）软启动器启动；

4）用自耦变压器启动。

三、三相异步电机的启动方式

三相异步电机有立即启动和降血压启动二种。

1）立即启动

即在额定电流下启动。这类方式 的启动电流量非常大，可做到额定电压的4～7倍。依据要求每台电机的启动输出功率，不适合超出电力变压器容积的30％。

2）降血压启动

运用启动机器设备将工作电压减少后，再加进电机上，当电机转速比升到一定值时，再接转到额定电流下运作。这类方式 虽可减少启动电流量，但电机的转距与工作电压的平方米正相关，电机的电动机扭矩也因而而减少，因此只适用笼型电机满载或负载启动的场所。

一般常见的几类降血压启动方式 ：

1）星三角降血压启动

启动时将电机定子三相绕阻作星型联接，以限定启动电流量，待转速比贴近额定值转速比时再接换成三角形，使电机电机额定功率运作。选用这类启动方式 ，启动电流量较小，电动机扭矩也较小，因此一般适用一切正常运作为三角形接法的、容积较小的电机作满载或负载启动。也可经常启动。

2）自耦变压器降血压启动

将自耦变压器髙压侧接电力网，底压侧接电机。

启动时，运用自耦变压器分连接头来减少电机的工作电压，待转速比升到一定值时，自耦变压器全自动摘除，电机与开关电源相连，在电机额定功率下一切正常运作。

这类启动方式 ，可挑选自耦变压器的分连接头部位来调整电机的直流电压，而电动机扭矩比星 三角降血压启动大。但自耦变压器项目投资大，且不允许经常启动。它仅适用星型或三角形联接的、容积很大的电机。

3）珲春三角形降血压启动

启动时，电机定子绕阻连接成珲春三角形，以减少启动电流量，待电机启动后，再接换成三角形，使电机在电机额定功率下运作。

这类启动方式 ，可根据调整电机定子绕阻的抽头比，来获得不一样标值的电动机扭矩，进而摆脱了星 三角降血压启动工作电压稍低、电动机扭矩较小的缺陷。

它适用电机定子绕阻有正中间抽头的电机，也能作经常启动。电机转子控制回路串入电阻器启动 启动时，在电机转子控制回路中串入电阻器作星型联接，以减少启动电流量、扩大电动机扭矩，使电机得到不错的启动特性。

这类启动方式 ，只适用线绕式异步电机。
