22KW绕线式电动机怎么选择电阻器(电阻器与电机的接法)

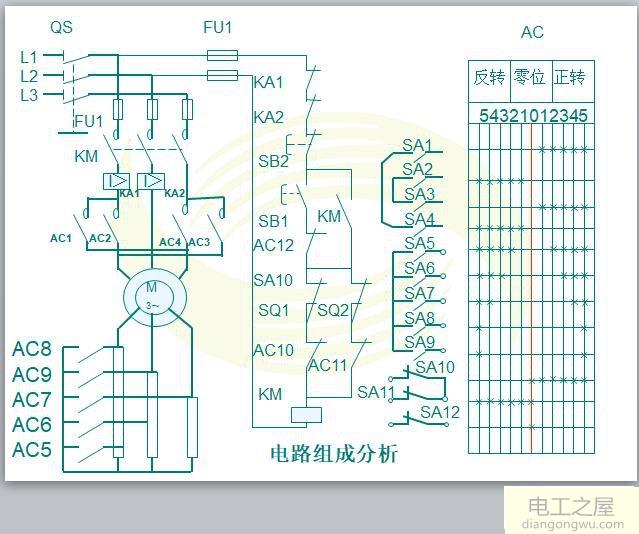

广泛用于桥式起重机的控制电路中，该电动机的起动电流小，起动旋转大。电阻的选择对于获得良好的启动性能非常重要。我对此事有意见。

为了获得理想的启动性能，例如小启动电流和大启动扭矩，可以使用实际工程中常用的经验公式来计算如何将转子与合适的电阻连接，该经验公式解决了以下问题：可以。这个问题，班级问题。该公式可以表示为： Rst=U2k /√3I2N。在该公式中，U2k表示转子的开路电压，即定子将定子连接到额定频率的额定电压时的电压值，当定子将定子连接到额定频率时的电压值。额定频率的额定电压。通常在三相绕组电动机的铭牌上标出转子两相引线之间测得的值； I2 N代表电动机额定功率输出时的转子电流，并也标出。在电机铭牌上。

当我学习电工时，我记得电工给了我一个公式。我还记得。 “绕组转子异步电动机具有佳的启动性能。电流小，但转矩大，并且需要测试外部电阻。在理想的情况下，外部电阻应该足够。首先请参阅铭牌以获取更多信息。如何计算电阻。转子用电压除以电流，将商除以根。“ 3”。

通过这个公式，我仍然对这个问题有了新的记忆，因此将普通情况归纳为形式记忆将为您提供事半功倍的效果。

这是计算如何选择电阻器的示例。例如，对于绕组电动机，铭牌上的转子电压为257V，转子电流为323A，因此外部电阻器的电阻应为： [（257/323）/1.732]=0.46欧姆。然后可以根据铭牌上的参数值来计算所需电阻的电阻值。
