380电磁调速电机接线图(8线步进电机接线方法)

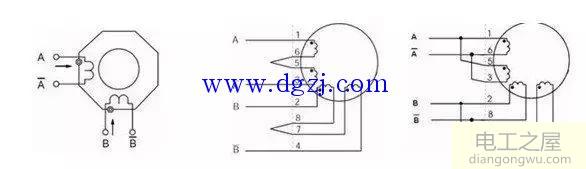

8线步进电动机的接线方法如下。

如果没有电动机手册，则可以使用万用表检查电动机8引线的极性。具体步骤如下：

A.首先，您可以使用万用表测量8根导线之间的电阻，然后判断4组线圈导线。

B.由于仅连接了2个线圈1、6、2、8、1、6、7、4，因此电动机也可以正常旋转，因此请从4个线圈中选择2个并将其连接到驱动器。

如果电动机不旋转，则意味着两个线圈均为A相线圈，另外两个线圈为B相线圈。

当电动机旋转时，这意味着两个线圈之一是A相，另一个是B相。

C.连接两组线圈以旋转电动机后，请选择其他两个线圈之一，并将其与A相线圈串联。步;

如果电动机不旋转，请反转此线圈的正极和负极，然后重试。如果电动机不旋转，则意味着该线圈是B相中的另一个线圈。

D.您可以通过与上述相同的方法确定后一个线圈的极性。
