交流异步电动机磁极对数检测方法(转速n与磁极对数p的关系)

发布时间:2021-03-08 12:00
1438次

1.以速度判断

如果交流异步电动机的铭牌清晰可见,则可以通过铭牌上指示的速度来判断。如果速度接近下一个同步速度3000 r/min,1500 r/min,1000 r/min,750 r/min,600 r/min,500 r/min,则极对数为: 1、2、3、4、5、6。

2.根据定子绕组在相之间的绝缘进行判断

为了在内置和连接电动机的定子绕组时加强线圈两端之间的绝缘,通常通过绝缘将各相的绕组分开。因此,定子线圈中的绕组组数可以从线圈末端的绝缘数中找到,然后除以“ 3”即可得出电动机中的极对数。显然,如果从中抽出转子进行维修的电动机绕组之间的绝缘基本完好无损,则此方法会更方便。但是,对于通过改变极数连接到公共极的电动机,该方法不能用于确定极对数。

3.根据定子绕组中跨接线的数量判断

通常情况下,电机定子绕组之间的跳线与极对数具有一定的关系。例如,图8-18(a)所示的双向并联Y形连接的电动机在线圈之间有6条跨接线,因此极对数为2。

4.如何测量感应电压(电流)

使用后,交流电动机必须在转子中具有剩磁,因此,当定子绕组与电网分离并漂浮在空气中时,当转子旋转时,定子绕组中会产生感应电流。遵循此原理,万用表的直流毫伏块(或毫安块)可以连接到彼此分离的三相定子绕组的任何相线,如图8-19所示。当您标记电动机轴并缓慢旋转转子一圈时,感应电流流过毫伏表,并且指针移出零位。如果仪表是双向刻度,则指针偏移到零的次数等于电动机中的极数。如果仪表是单向刻度,则指针偏移到零的次数是:它等于电动机中的极对数。


(a)4路并行Y连接

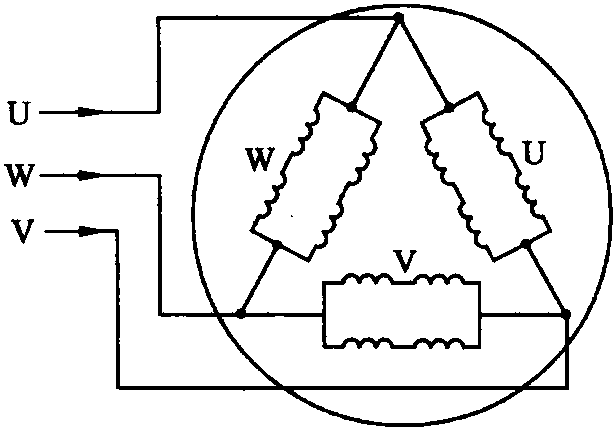

(b)双向并联Δ连接

图8-18电源线连接到4根导线


图8-19使用剩磁确定电动机中极对数的示意图

显然,该方法基本上仅适用于定子绕组良好的交流电动机。
