因为需要自动正向和反向旋转，所以肯定不可能使用机械开关，并且机械开关很简单，但是不能实现自动正向和反向旋转，只能手动控制。

为了实现直流电动机的自动正向和反向旋转，必须首先设计电动机驱动电路。电机驱动电路中有一个特殊的集成芯片，例如L298N，这是一种非常常用的电机驱动芯片。我将向您展示如何使用三极管制作电动机驱动电路。下图是由6个晶体管组成的电动机驱动电路，其中4个是NPN型晶体管和2个PNP型晶体管，当输入为高或低时，允许电动机正向或反向旋转。

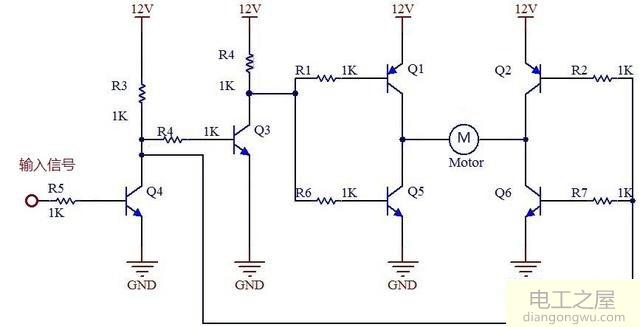

自制电机驱动电路

原理分析：

当输入信号为低电平时，NPN晶体管Q4截止，Q3的基极与R3和R4串联上拉12V，从而Q3导通，R1和R6的左端被拉高低电平，则PNP晶体管Q1导通，NPN晶体管Q5截止，您会看到右边的Q2和Q6，因为Q4截止，R2和R7在右边，NPN晶体管Q6导通， PNP晶体管Q2截止。因此，DC电动机的电流方向为12V→Q1→DC电动机→Q6→接地，并且DC电动机正向旋转（反向）。

当输入信号为高电平时，NPN晶体管Q4导通，Q3的基极降低，因此Q3截止，R1和R6的左端被拉12V（高电平）。因此，PNP晶体管Q1截止，NPN晶体管Q5导通，然后我们看右边的Q2和Q6，由于Q4导通，R2和R7的右侧为低电平，因此NPN晶体管Q6导通断开，PNP晶体管Q2导通。因此，直流电动机的电流方向为12V→Q2→直流电动机→Q5→接地，并且直流电动机反向（正向）。

建立好电机驱动电路后，如何实现电机的自动正反转？

（1）输入信号可以连接到处理器的IO端口，并且可以通过软件输出自动的高电平和低电平，以实现直流电动机的自动正向和反向旋转。单片机，DSP，ARM，CPLD，FPGA等

（2）使用555定时器，可以输出方波以实现电动机的正向和反向旋转，并且可以通过调整占空比以实现正向时间来实现高电平和低电平。不利之处在于控制止损并不容易。根据某些规则继续前进和后退。如果需要，可以使用555定时器来实现自动控制。如果需要更复杂的计时，则只能使用软件来实现。
