防爆电机外壳的保护等级和冷却方式有哪些?

发布时间:2021-05-24 09:18
4906次

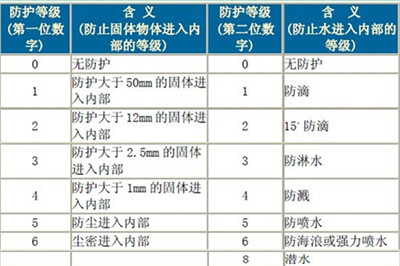

防爆电机防护等级

1、防爆电机的防护型式:代号为IPXX

防爆电机的保护标志由字母IP和两个代表保护等级的特征数字组成。第一位数字表示:防止人体接触或接近外壳内的带电部件和转动部件,防止固体异物进入电机。第二位数字表示:防止防爆电机进水造成的有害影响。

2、防爆电机的冷却方法:

防爆电机冷却方法代码由字母IC、冷却介质代码和两个表征数字编织而成。

第一个数字代表冷却回路布置

第二个数字代表冷却介质的驱动模式

3、防爆电机常用冷却方式:

1).防爆电机为敞开式防滴漏电机。冷却方式为IC01——。空气可以通过电机自带的风扇进出电机内腔,带走电机内部的热量。它可以将电机的功率从很小调整到很大。但是由于进出电机的空气和电机内部的灰尘影响电机的绝缘功能,所以原来的JS系列电机用的比较多,但是现在的Y系列电机用的比较少,只要在环境条件好的情况下使用就可以了。

2)防爆电机为封闭式,防护等级在IP44以上,冷却方式如下:

IC411——全封闭,自风扇冷却,防爆电机外壳带散热片,内外风道由自带风扇循环。全封闭自风扇冷却电机具有结构简单、制造成本低的优点,在防爆电机功率能够满足冷却功能的情况下应优先选用。

IC511——是全封闭的,自风扇冷却。防爆电机由散热管包围,内部气路和外部气路由自己的风扇循环。它具有结构相对独立的特点,防爆电机中心高度在560以上的隔爆型电机更容易采用这种结构。

IC611——防爆电机上部设有散热管散热器,内外风道由自带电风扇循环。当电机功率较大时,需要一定的散热量,防爆电机本身的散热量不能满足散热要求,例如YKK、YAKK系列电机,防爆电机的运行相对独立于水冷方式。

IC81W——是全封闭的。防爆电机上部设有水冷散热器,内部空气回路由自带风扇循环。这种冷却方式冷却能力大,可以实现防爆电机的大功率。但它存在造价高、结构凌乱、保护困难等缺点,需要水和管道。

IC416——全封闭,防爆电机外壳带散热片,内部气路由自带风扇循环,外部气路由强制风扇循环。(变频电机)

IC616——防爆电机上部设有散热管散热器,内风道由自带风扇循环,外风道由强制风扇循环。(高压变频电机)

防爆电机冷却方式的选择原则是:考虑到电机的独立性,防爆电机的冷却方式可以是自风扇冷却代替强制冷却,风冷代替水冷。

IC411是1000KW以下低压防爆电机和2000KW以下高压非防爆电机的二极和四极防爆电机的冷却方式。

1000KW以上的高压防爆电机选用IC611,2000KW以上的水冷选用IC81W。

有关防爆电机的更多技术知识,请继续关注本网站的更新或联系我们的在线客服人员咨询:18717976222
