应该知道应该知道-三相电机角星连接转换下的参数关系

发布时间：2021-08-04 08:29

3774次

一旦接到客户的电话，他的终客户要求将380伏绕线转子电机用作连接到660伏的星形，并要求提供铭牌数据。女士告诉他，只需要更改定子接线、定子电压和定子电流数据，但客户认为转子的开路电压和电流也应该更改，再多解释也没用。后，签发了承诺书。

在电机的实际应用过程中，根据客户的实际使用要求，将同一台电机的三角形连接(以下简称角连接)和星形连接(以下简称角连接)进行转换是非常常见的。然而，角连接的转换过程中总是存在一些模糊之处。毕竟不是所有接触电机的人都是学电机的。

今天女士，我想用简单的方式和大家分享一下三相异步电动机角联和星联转换过程中一些基本的互检关系。

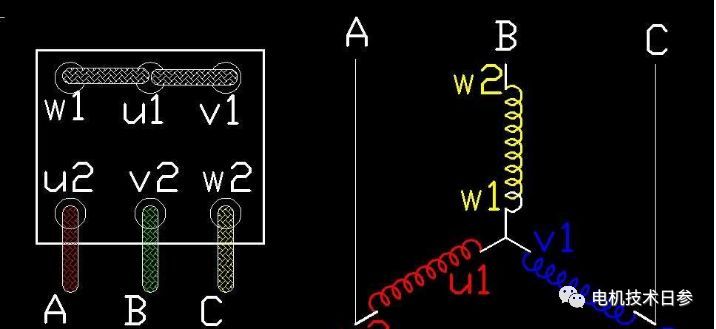

三相电机角度与卫星连接转换参数的关系

低额定电压(线电压)关系。卫星连接电压高于转角连接电压，关系如公式(1)所示。常用的对应关系有220/380V、380/660V、400/690V等。但相电压保持不变。

低电流关系。星形连接电流小于角形连接电流，关系如公式(2)所示，但相电流不变。

转子开路电压低，转子电流不变。

速度、功率、功率因数、效率等参数不会改变。

出厂时安全连接。很多客户要求电机出厂时铭牌数据按角星形连接打印，连接件按角星形连接准备。但为了防止客户在使用时出现问题，电机出厂时是按高电压连接的，即采用星形连接的方式与工厂连接(因为已经有过角接后出厂的客户按星形连接电压通电烧毁电机的情况)；如果客户有要求，可以按角度出厂。

短路测试电压的调整。380V角接的电机，短路试验电压通常为100V。如果测试在660伏下进行，电压应在173伏下施加。

角星连接是三相电机的一种特殊连接方式。而高压电机大多采用星形连接的方式设计，无法进行角度连接的转换。如果有需求，需要特殊的连接控制，在设计阶段进行调整。

以上非官方内容仅代表个人观点。
