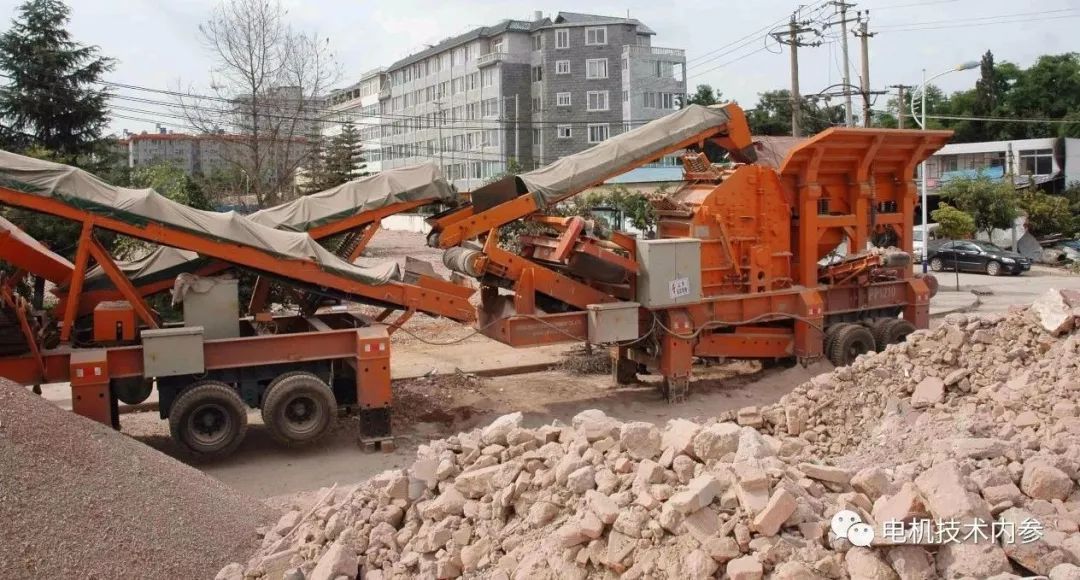

一个从事矿山机械的朋友热爱摄影，经常请女士和他一起开车。有一次在高速服务区吃饭聊天，话题转到了沈女士身上。他说你整天都在和汽车打交道。说说绕线电机吧，因为使用绕线电机有一点怀疑起重设备可能会掉包。

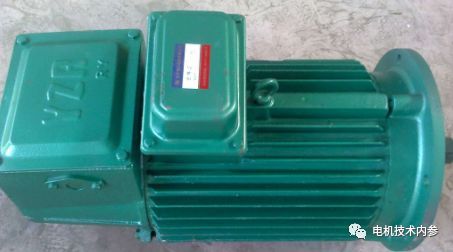

起重设备上的卷绕电机拆包问题一直是一个不可回避的话题。这位朋友的工厂基本不使用绕组电机。一方面，在起重设备上使用变频电机更简单，利润率大；另一方面，与绕线式电机配套时，由于存在退包问题，存在一定的技术风险。
但是有客户要求配套绕线电机，朋友们舍不得这个市场，犹豫不决。女士向他解释了绕线电机的特点和应用特点，并表示通过采取适当的技术措施，可以完全避免退包问题。
鼠笼式转子与绕线式转子的区别

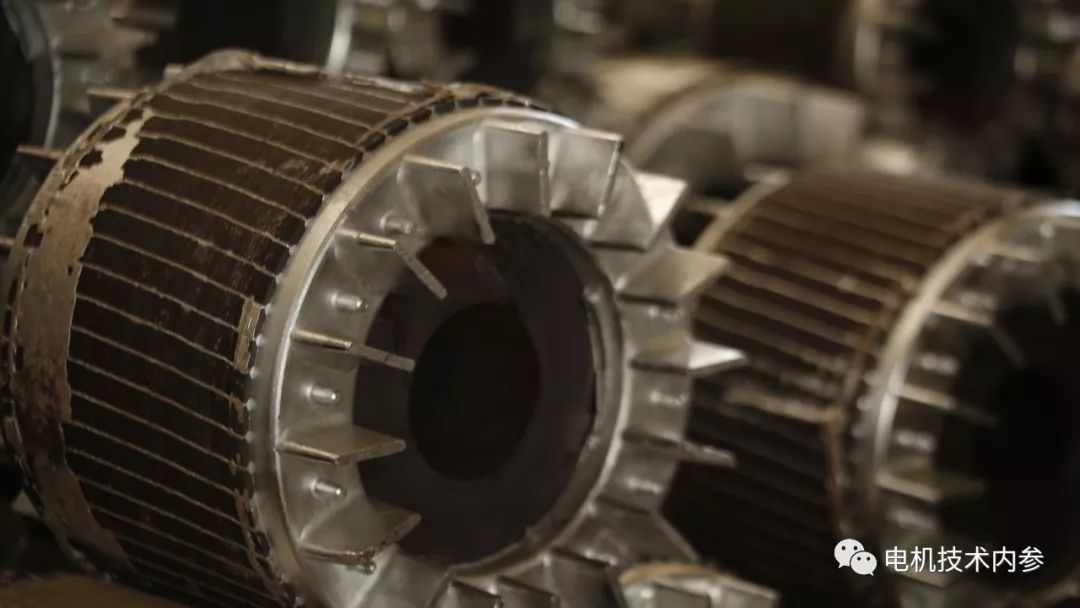

异步电机因转子结构不同分为鼠笼式电机和绕线式电机。当转子内嵌有与定子绕组形式相同的三相对称绕线线圈时，称为绕线转子三相异步电动机。铸铝转子或铜排焊接绕组转子因其绕组形状类似鼠笼而被称为鼠笼转子三相异步电动机。中小型鼠笼异步电动机用较便宜的铝代替铜，将转子导体、短路环和风扇铸造成一体，从而成为铸铝鼠笼转子。
低压大功率电机、高压电机，特别是高效电机多采用铜条转子，而高转差率电机一般采用高阻合金铝。

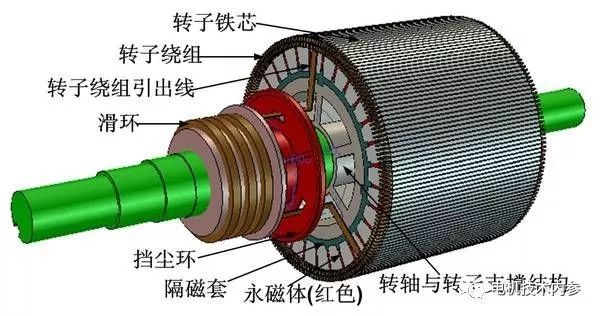

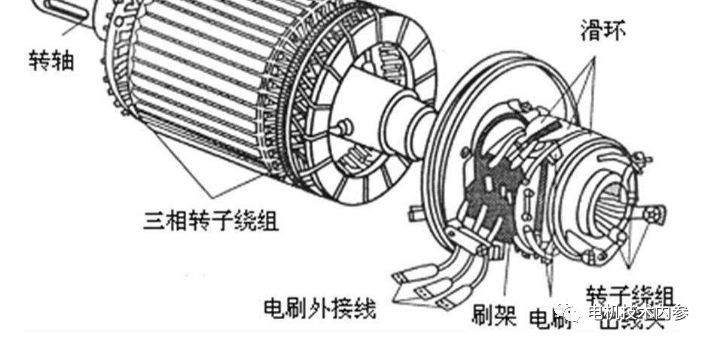

绕线式转子电机转子绕组的三相对称绕组的三端连接在一起，称为星点；端与固定在转轴上的三个相互绝缘的滑环连接，并通过滑环和滑环上的电刷与外部三相变阻器连接，具有运行中起动转矩大、起动电流小、调速范围小的优良特性。当变频电机不能工作时，绕线转子电机是唯一的选择。
绕线转子的基本类型
低转子漆包扁线绕组，俗称硬绕组。这种转子是用漆包扁线生产加工的。相比之下，转子的每个线圈都有一个成型工艺，国内只有几家电机厂可以实现这个工艺。这种绕线转子匝间故障低，通风散热效果好。

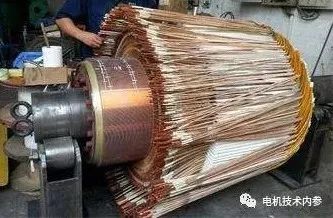

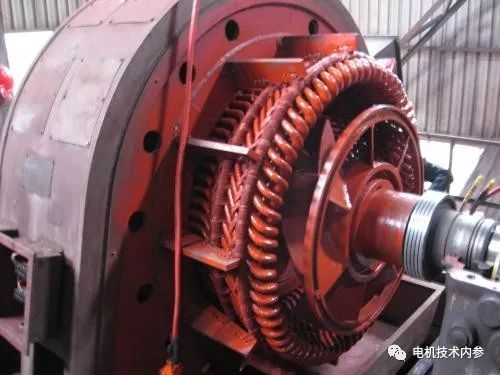

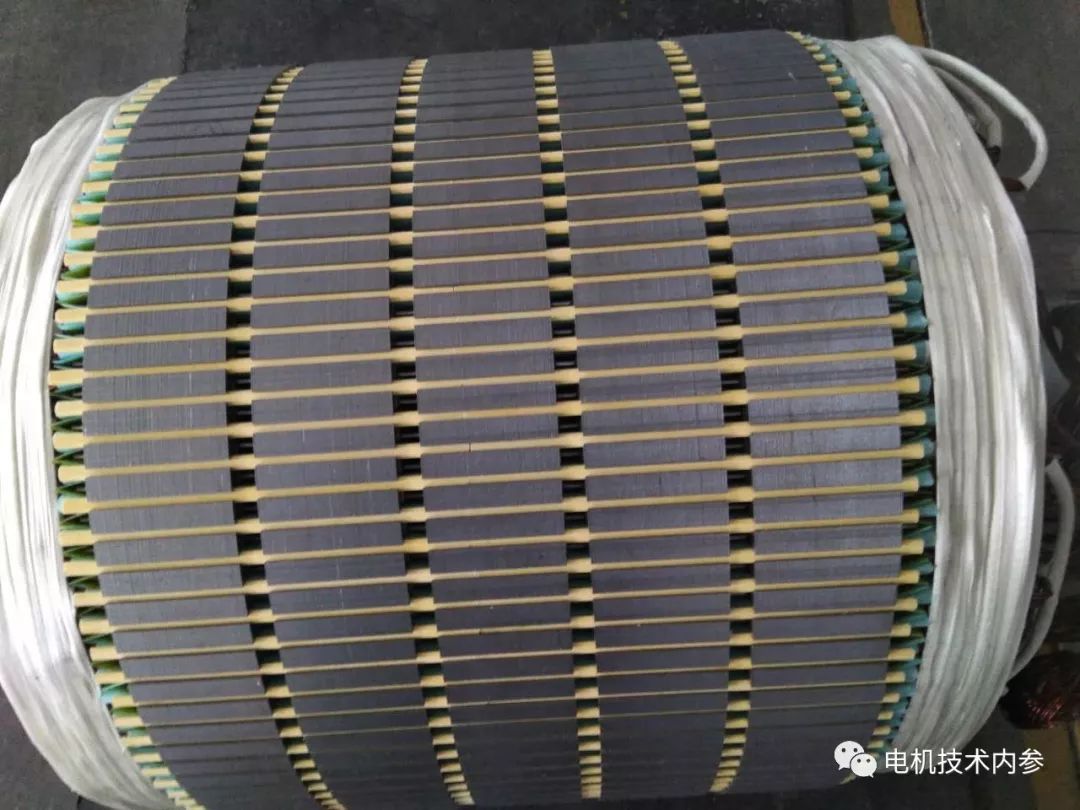

铜棒转子。这种转子采用裸铜排，绝缘处理。这种转子的加工工艺比较复杂，但可以实现高槽满率和高槽利用率。高压绕线电机和低压大功率绕线电机大多采用铜排转子结构，但这类转子线圈的弯曲、端焊和绝缘处理工艺非常复杂。
转子绕组甩包故障
甩包是绕线转子电机的一种特殊故障，发生在电机超速运行时。这种故障经常发生在绞车超速运行的情况下。故障的特征是转子绕组端部的变形高于转子铁芯的外径。这个问题也会导致定子绕组的损坏和烧毁。
甩包故障对电机是致命的，可以通过限速保护装置有效避免。电机转子绕组端部应采取必要的固定措施，防止端部变形。
为了在生产和加工过程中加强端部的刚性和可靠性，必要的措施包括：
支撑并拧紧。转子端部增加支撑和端箍，克服转子绕组的径向离心力，防止电机运行时绕组受热变形。

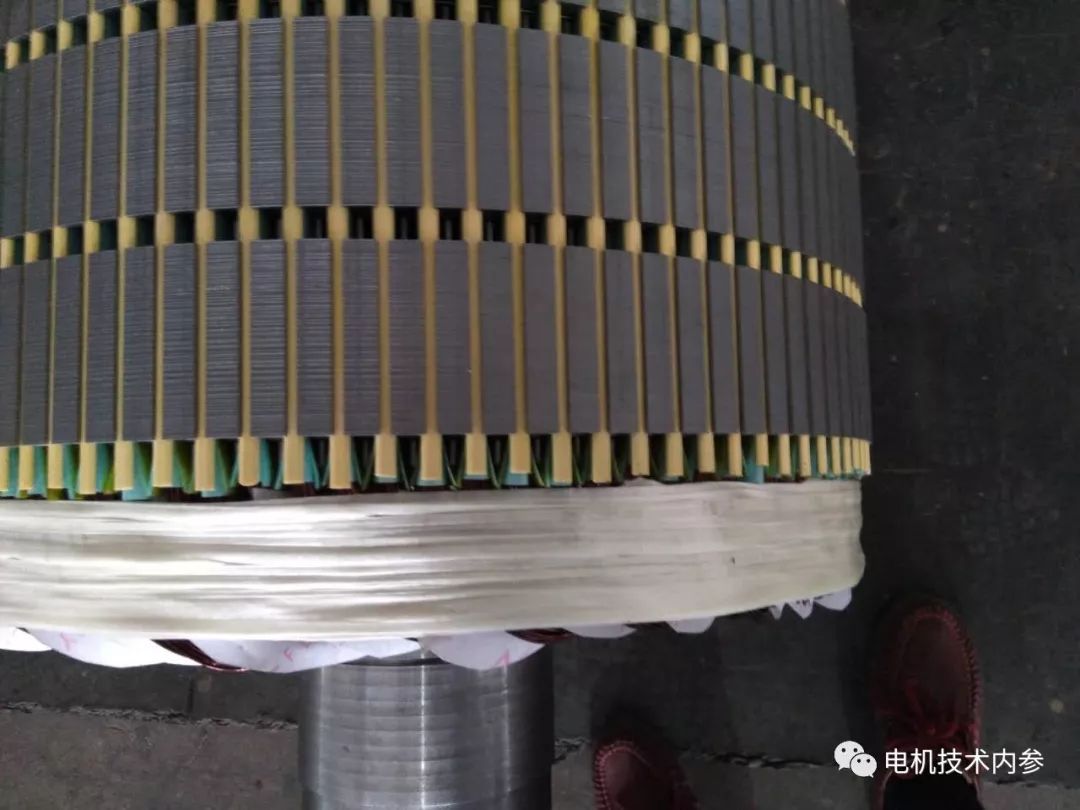

用弹性绑带固定。PST弹性捆绑带用于绕组端部外部，将绕组固定为一个整体。PST在电机浸泡干燥过程中受热收缩，更好的保证了转子端的固化可靠性。
浸渍和固化。类似于定子绕组过程，机械应力

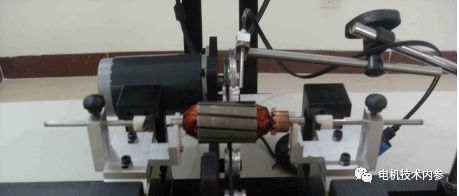

低转子动平衡。严格控制转子动平衡精度，减少和消除交变激振力对转子绕组的损伤。
